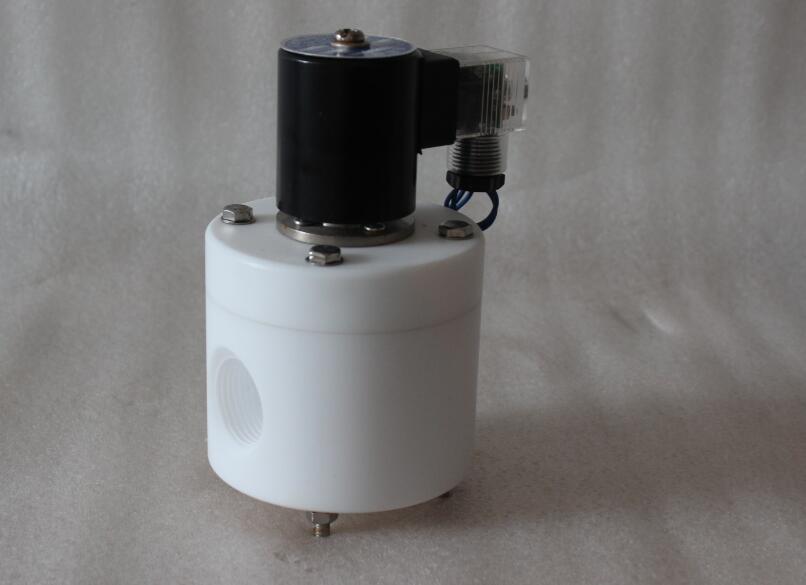

1,氟塑料电磁阀材质特点
一,阀体,阀盖,阀芯,阀杆材质:采用全新一级聚四氟(PTFE)材质
二,,密封件:新型高科技密封件,耐腐蚀等级与PTFE一致,可耐各种强酸强碱,强氧化性及有机溶剂
三,活塞式结构取代膜片结构
四,流体与磁芯管等技术部件相隔绝。
五,独特的软密封工艺
二、氟塑料电磁阀优越的化学稳定性
1,聚四氟乙烯几乎不受任何化学试剂腐蚀,例如在浓硫酸(98%浓硫酸),硝酸,盐酸,甚至在王水中煮沸,其重量及性能均无变化,也几乎不溶于所有的溶剂
2,聚四氟乙烯不吸潮,不然,对氧,紫外线均及稳定,所以具有优异的耐候性,抗氧化,抗表层垢旧,康退色及抗脆化等性能。
3,无污染,无毒,无味,具有高纯度及化学惰性,不会对流体介质产生任何影响。
4,温度使用范围广泛,可可以在--30--180度范围长期使用。
三、氟塑料电磁阀订购码:
ZCF |
15 |
F |
SF |
L |
EX |
K |
代号 |
口径大小:15,20,25等 |
螺纹:空白 法兰:F |
四氟:SF UPVC CPVC |
直动式:L 先导式:空白 |
防爆:EX 不防爆:空白 |
常开:K 常闭:空白 |
DN8-DN10

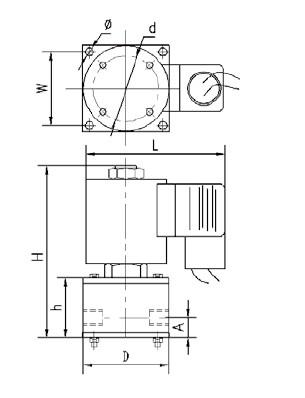

DN1.2-6

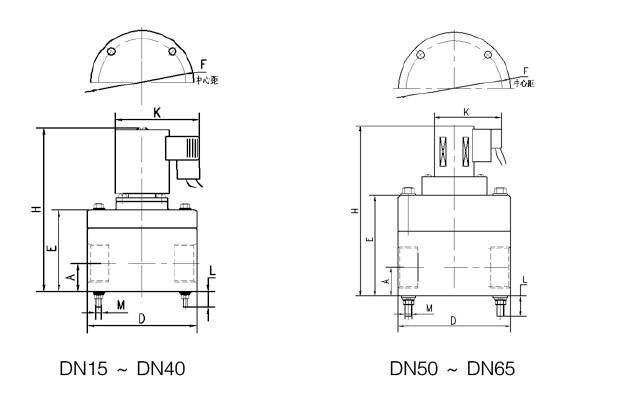

参考下面的外形尺寸
通经 |
D |
H |
E |
A |
M |
L |
K |
F |
接口 |
15 |
70 |
127 |
56.5 |
18.5 |
M5 |
14 |
92 |
58 |
G1/2 |
20 |
80 |
136 |
70.5 |
20 |
M6 |
10 |
92 |
67 |
G3/4 |
25 |
95 |
145 |
78 |
25 |
M6 |
12 |
94 |
75 |
G1 |
32 |
120 |
200 |
110 |
31 |
M8 |
18 |
94 |
98 |
G11/4 |
40 |
130 |
220 |
113 |
33.5 |
M8 |
18 |
94 |
106 |
G11/2 |
50 |
150 |
249 |
140 |
43 |
M10 |
20 |
94 |
116 |
G2 |
65 |
180 |
262 |
152 |
49 |
M10 |
25 |
94 |
116 |
G21/2 |
五、主要技术性能:
1,口径大小:DN1.2-DN65
2,连接方式:螺纹(DN1.2--DN65)
法兰(DN15--DN65)
3,电磁阀阀体、阀盖、阀芯材质:PTFE
4,阀杆:聚四氟乙烯(PTFE);
5,密封件:VITON、氟胶(FKM);
6,适用于所有的化工介质
7,环境温度:10℃~+60℃
8,介质温度:180度
9,设计压力:直动式:0-0.02 (适用于一些罐子自流的环境)
先导式:0.01-0.6MPA(适用于有泵的管道)
10,AC: 15W DC; 16w
能发生的故障及其排除方法 :
故 障 |
原 因 |
排除方法 |
接通电源 电磁阀打不开 |
电源电压太低 线圈烧毁 介质压力过低 |
调整电压至使用范围内 更换线圈 增大管道介质压力 |
关闭电源 阀关不住或关闭不佳 |
介质压力过高 膜片损坏或有异物卡住 膜片上方塔簧偏斜 |
减小管道介质压力 更换新膜片清除异物 重新定位安装 |
使用说明: 1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的艾尔派克公司专家为您审核把关。
