保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
保温三通球阀产品特点
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）
一、保温三通球阀连接尺寸表
|
公称压力或压力级 |
主要尺寸 |
公称通径DN（mm/in） |
|||||||||||
|
15/1/2 |
20/3/4 |
25/1 |
32/1/4 |
40/1/2 |
50/2 |
65/2/1/2 |
80/3 |
100/4 |
125/5 |
150/6 |
200/8 |
||
|
PN1.06pa |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
|
PN2.5pa |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
PN4.0pa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
二、型号、零件材料及主要参数
|
公称压力或压力级 |
法兰 |
产品型号 |
||||||||||
|
PN1.6pa |
凸面 |
BQ45F-16C |
BQ45F-16P |
BQ45F-16CF8 |
BQ45F-16CF3 |
BQ45F-16R |
BQ45F-16CF8 |
BQ45F-16R3 |
||||
|
PN2.5pa |
光滑面 |
BQ45F-25 |
BQ45F-25P |
BQ45F-25CF8 |
BQ45F-25CF3 |
BQ45F-25R |
BQ45F-25CF8 |
BQ45F-25R3 |
||||
|
PN4.0pa |
凹凸面 |
BQ45F-40 |
BQ45F-40P |
BQ45F-40CF8 |
BQ45F-40CF3 |
BQ45F-40R |
BQ45F-40CFR8 |
BQ45F-40R3 |
||||
|
CLASS150 |
凸面 |
BQ45F-150（Lb）C |
BQ45F-150（Lb）P |
BQ45F-150（Lb）P8 |
BQ45F-150（Lb）P3 |
BQ45F-150（Lb）R |
BQ45F-150（Lb）R8 |
BQ45F-150（Lb）R3 |
||||
|
主要零件材料 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG18Ni12Mo2T |
CF8M(316) |
CF8M(316L) |
||||
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
0Cr17Ni12Mo2(316L) |
|||||
|
密封圈 |
聚四氟乙烯 对位聚笨 |
|||||||||||
|
填料、垫圈 |
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 |
|||||||||||
|
适用 |
适用介质 |
重油、胶类等 |
硝酸腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
||||||
|
适用温度 |
-28~300℃ |
|||||||||||
|
应用 |
法兰尺寸 |
JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 |
||||||||||
|
体验试验按 |
GB/T13927-89JB/T9092-99 |
|||||||||||
|
其余制造规范均按本厂标准 |
||||||||||||
|
备注 |
保温三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。 |
|||||||||||
|

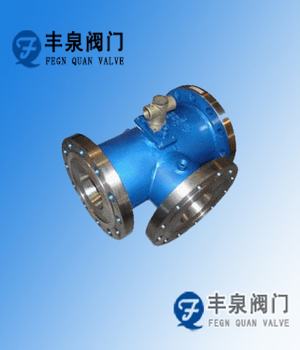

保温三通球阀 |
|
|
保温三通球阀订货流程 |
保温三通球阀产品承诺 |
|
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。 |
|
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 |
3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
