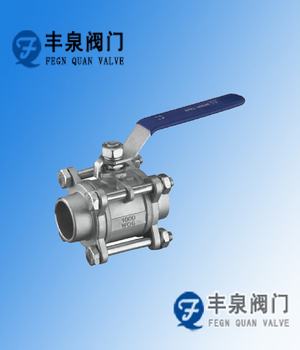

三片式活接对焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。
Q61F三片式活接对焊球阀球阀产品特征
公称压力 |
1.6-6.4MPa |
适用稳定范围 |
-20~232℃~350℃ |
适用介质 |
水、油、气及某些腐蚀性液体(W。O。G) |
对焊标准(BW) |
GB12224.ANSIB16.25 |
Q61F三片式活接对焊球阀主要零件材料
零件名称 |
材质 |
阀体 |
不锈钢CF8M |
密封圈 |
聚四氟乙烯PTFE |
阀盖 |
不锈钢CF8/CF8M |
球体 |
不锈钢CF8 |
阀杆 |
不锈钢SS316 |
螺母 |
不锈钢CF8 |
垫圈 |
聚四氟乙烯PTFE |
手柄套 |
塑料 |
手柄 |
不锈钢SS304 |
压紧螺母 |
不锈钢SS304 |
弹簧垫圈 |
不锈钢SS304 |
锁片 |
不锈钢SS304 |
螺栓 |
不锈钢SS304 |
套管 |
不锈钢CF8 |
Q61F三片式活接对焊球阀主要连接尺寸及重量
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
|||
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|||
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|||
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|||
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
|||
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
|||
三片式活接对焊球阀 |
|||||||||||
三片式活接对焊球阀订货流程 |
三片式活接对焊球阀产品承诺 |
||||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
||||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
||||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
||||||||||
