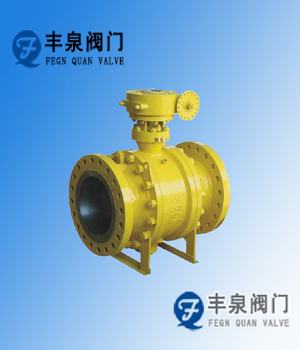

OQK系列抗硫球阀是根据用户的需求,为满足在硫化环境下的抗硫化就力裂化的要求,我们从设计,选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。
OQK系列抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀,抗硫化能力强,防火、防静电、密封性能好,适用压力与温度范围广,全通径与缩经齐备,并可配多种驱动装置,是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径:DN50-400mm 2"-16"
缩径:DN50-450mm 2"-18"
公称压力:PN2.5-10.0MPa
CLASS:150-900Lb
适用温度:-196℃-300℃
KQ41F抗硫球阀主要性能及规范
公称压力 |
试验压力(MPa) |
压力级 |
试验压力(MPa) |
||||
壳体 |
高压液密封 |
低压气密封 |
壳体 |
高压液密封 |
低压气密封 |
||
2.5 |
3.75 |
2.75 |
0.6 |
CLASS150 |
2.94 |
2.16 |
0.6 |
4.0 |
6.0 |
4.4 |
CLASS300 |
7.76 |
5.62 |
||
6.4 |
9.6 |
7 |
CLASS600 |
15.3 |
11.23 |
||
10.0 |
15 |
11 |
CLASS900 |
23 |
16.85 |
KQ41F抗硫球阀型号、零件材料及主要参数
主要型号 |
零件名称 |
材质 |
||||||
碳钢 |
低温钢 |
不锈钢 |
||||||
OQK4 1/7E |
阀体 |
A105 |
A350LF2 |
A182 F316 |
||||
球体 |
A105+镀镍 |
A350LF2 |
A182 F316 |
|||||
阀杆、固定轴 |
45/40cr+镀镍 |
42CrMo+镀镍 |
A182 F316 |
|||||
阀座 |
A105+镀镍 |
A350LF2+镀镍 |
A182 F316 |
|||||
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|||||||
O型圈 |
氟橡胶 |
|||||||
垫片、填料 |
柔性石墨 V型聚四氟乙烯 |
|||||||
轴套 |
SF自润滑轴承 |
|||||||
螺栓 |
A193 B7M |
A193 B7M |
316 |
|||||
螺母 |
A194 2HM |
A194 7M |
316 |
|||||
应 |
结构长度按 |
GB12221-89 ANSI B16.10 |
||||||
法兰尺寸按 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
|||||||
焊接标准按 |
GB12221-89 ANSI B16.25 |
|||||||
检验试验按 |
GB/T13927 JB/T9092-99 API598 |
|||||||
防火试验按 |
API 607 BS6755 II |
|||||||
法兰抗硫球阀 |
||||||||
法兰抗硫球阀订货流程 |
法兰抗硫球阀产品承诺 |
|||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
|||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
|||||||
