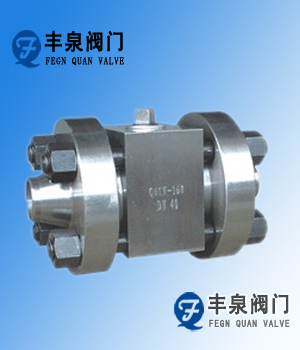

1、锻钢三片式硬密封球阀采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。
2、锻钢三片式硬密封球阀根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、锻钢三片式硬密封球阀采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。压力:1.6-MPa-32.0MPa
锻钢三片式Q11H型主要外形尺寸和连接尺寸
公称通径 |
尺寸(mm) |
|||
L |
H |
D |
D1 |
|
10 |
90 |
76 |
32 |
3/8 |
15 |
90 |
76 |
32 |
1/2 |
20 |
100 |
81 |
38 |
3/4 |
25 |
115 |
92 |
45 |
1 |
32 |
130 |
114 |
55 |
11/4 |
40 |
150 |
125 |
65 |
11/2 |
50 |
170 |
144 |
75 |
2 |
注:对焊和承插式结构长度与内螺纹式长度相同
锻钢三片式硬密封球阀Q41H型主要外表尺寸和连接尺寸
公称通径 |
尺寸(mm) |
|||||||||||||||
L |
d1 |
L1 |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||||||||
mm |
in |
全通径FP |
缩径RP |
全通径FP |
缩径RP |
全通径FP |
缩径RP |
QA41 |
QA341 |
QA641 |
QA941 |
|||||
15 |
1/2″ |
130 |
- |
15 |
- |
- |
- |
95 |
65 |
45 |
14 |
4-14 |
62 |
- |
200 |
- |
20 |
3/4″ |
140 |
- |
20 |
- |
- |
- |
105 |
75 |
55 |
14 |
4-14 |
68 |
- |
204 |
- |
25 |
1″ |
150 |
- |
25 |
- |
- |
- |
115 |
85 |
65 |
14 |
4-14 |
75 |
- |
215 |
360 |
32 |
11/4″ |
165 |
- |
32 |
- |
- |
- |
135 |
100 |
78 |
16 |
4-14 |
85 |
- |
240 |
390 |
40 |
11/2″ |
182 |
- |
40 |
|
- |
- |
145 |
110 |
85 |
16 |
4-18 |
95 |
- |
264 |
395 |
50 |
2″ |
200 |
- |
50 |
- |
- |
- |
160 |
125 |
100 |
16 |
4-18 |
110 |
- |
360 |
472 |
65 |
21/2″ |
220 |
- |
65 |
- |
- |
- |
180 |
145 |
120 |
18 |
4-18 |
130 |
- |
379 |
530 |
80 |
3″ |
250 |
283 |
80 |
65 |
- |
- |
195 |
160 |
135 |
20 |
4-18 |
155 |
- |
452 |
580 |
100 |
4″ |
280 |
305 |
100 |
80 |
- |
- |
215 |
180 |
155 |
20 |
8-18 |
180 |
320 |
479 |
630 |
125 |
5″ |
320 |
381 |
125 |
100 |
- |
- |
245 |
210 |
185 |
22 |
8-18 |
250 |
380 |
646 |
710 |
150 |
6″ |
360 |
403 |
150 |
125 |
- |
- |
280 |
240 |
210 |
24 |
8-23 |
275 |
400 |
666 |
670 |
200 |
8″ |
400 |
419 |
200 |
150 |
- |
- |
335 |
295 |
265 |
26 |
12-23 |
330 |
450 |
615 |
825 |
注:其中三段式精铸硬密封内螺纹球阀结构尺寸与软密封三片式球阀相同。
