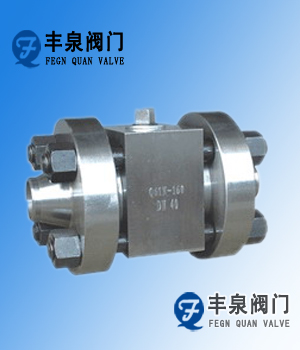

焊接锻钢球阀

焊接锻钢球阀与普通球阀在阀门设计结构上比较，具有防火结构、密封紧急救护、防静电、阻塞与排泄等功能。大口径固定球阀的相对连动部（阀座和阀杆轴承）由于采用了认摩擦系数小的特氟龙，因而操作扭距小、从而更加灵活。阀体壁后根据高压容器的安全法规进行设计，对承受外力抗弯曲等符合API6D规定。阀座具有单密封和双密封两种结构，单密封具有自动泄压机能，双密封则由阀体上附加的安全泄压。

PN16.0MPa主要连接尺寸及重量　　　　　

单位：mm

型号	公称压力	尺寸（mm)
型号	公称压力	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-160	10	150	60	90	18	58	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	95	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	225	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

型号	公称压力	气动装置	尺寸（mm)
型号	公称压力	气动装置	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-320	10	QD60	150	60	90	18	58	220
	15	QD100	170	70	100	23	62	220
	20	QD100	191	81	110	29	75	250
	25	QD100	205	95	115	36	80	250
	32	QD150	230	110	150	43	96	300
	40	QD150	260	120	170	49	111	400
	50	QD150	330	140	200	61	128	400
	65		360	150	225	80	180	500
	80		380	160	270	105	200	600
	100		430	188	320	118	245	800

主要零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q61N-160/320C Q661N-160/320C	A105、45	1C18Ni9Ti12Mo9Ti	铸铁WCB	聚四氟乙烯PTFE 增强聚四氟乙烯VUILUK PTFE 对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
硝酸类	Q61N-160/320P Q661N-160/320P	304/1C18Ni9Ti	304/1C18Ni9Ti
醋酸类	Q61N-160/320R Q661N-160/320R	316/1C18Ni9Ti12Mo2Ti	316/1C18Ni9Ti12Mo2Ti

焊接锻钢球阀
焊接锻钢球阀订货流程	焊接锻钢球阀产品承诺
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。	1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。	2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。	3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。
