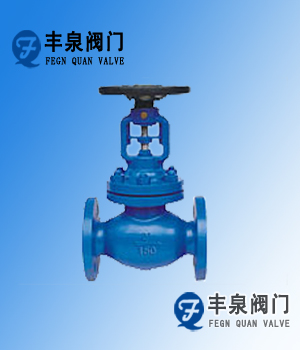

美标波纹管闸阀适用于公称压力CLASS150~900LBS,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。美标波纹管闸阀的主要结构特点:产品结构合理、密封可靠、性能优良、造型美观;密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;双重密封,性能更可靠;阀杆升降位置指示,更直观;零件材质及法兰,对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
■特点:双层波纹管、维修方便、双重密封、位置指示
■应用场合:电站、天然气、氨、真空、冷冻系统、热油系统、热水
■阀门采用标准:
设计制造标准:GB12234、API6D;
结构长度标准:GB1221、ANSI B16.10;
法兰标准:JB79、ANSI B16.5;
检验试验标准:GB12937、API 598
美标波纹管闸阀主要零部件材质
序号 |
名称 |
材质 |
1 |
阀体 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
2 |
阀板 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 |
垫片 |
柔性石墨+不锈钢 |
5 |
双头螺栓 |
ASTM 193-B7、A320-B8、A193-B8M |
6 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
7 |
阀盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
8 |
波纹管组件 |
ASTM A182-F304、F316、F321、F304L、F316L |
9 |
填料 |
柔性石墨 |
10 |
填料压盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
11 |
支架 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
12 |
阀杆螺母 |
铜合金 |
13 |
手轮 |
ASTM A536 Gr.60-40-18、A216-WCB |
美标波纹管闸阀技术规范
结构形式 |
BB-BG-OS Y |
驱动方式 |
手动 |
电动 |
|
设计标准 |
API1600、API6D |
结构长度 |
ASME B16.10 |
连接法兰 |
ASME B16.5 |
试验和检验 |
API598、API6D |
美标波纹管闸阀产品性能规范
公称压力(LB) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
150 |
3.0 |
2.2 |
≤350℃ |
水、蒸汽、油品等 |
300 |
7.5 |
5.5 |
||
600 |
15.0 |
11.0 |
||
900 |
22.5 |
16.5 |
美标波纹管闸阀连接尺寸及重量150LB
型号 |
WZ41-150LB |
||||||||||||||
压力 |
150LB |
||||||||||||||
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(kg) |
8 |
9 |
10 |
15 |
22 |
30 |
42 |
55 |
70 |
100 |
140 |
180 |
250 |
350 |
450 |
美标波纹管闸阀连接尺寸及重量300LB
型号 |
YDAWZ41-300LB |
||||||||||||||
压力 |
300LB |
||||||||||||||
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
H |
300 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(kg) |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
美标波纹管闸阀连接尺寸及重量600LB
型号 |
WZ41-600LB |
|||||||||||||||||
压力 |
600LB |
|||||||||||||||||
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
||||
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|||
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|||
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|||
重量(kg) |
11 |
13 |
16 |
24 |
32 |
50 |
70 |
90 |
105 |
165 |
230 |
300 |
400 |
570 |
730 |
|||
美标波纹管闸阀 |
||||||||||||||||||
美标波纹管闸阀订货流程 |
美标波纹管闸阀产品承诺 |
|||||||||||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||||||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
|||||||||||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
|||||||||||||||||
