● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定; |
● 结构长度按E101的规定或按用户提供尺寸 |
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。 |
● The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93 |
● The length shall bein line with E101 or by user’s speeification. |
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification |
● The size in inclose is old production’s size |
性能规范Property and specifiecation
产品型号 Product type公称压力PN(MPa)Nominal pressure |
试验压力(MPa)Test pressure |
工作压力(MPa)Working pressure |
工作温度(℃)Working temperature |
适用介质Appicable medium |
||
强度试验Sheel test |
密封试验/上密封实验Seal test |
|||||
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
高压焊接闸阀主要零件材料Matecrial for main parts |
||||||
零件名称Part name |
材料牌号Material designation |
|||||
阀体Body |
WCB |
WC6 |
WC9 |
|||
阀板Disc |
WCB |
WC6 |
WC9 |
|||
阀盖Bonnet |
25 |
12Cr1Mo1VA |
||||
阀杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
||||
阀座Seat |
25 |
12Cr1Mo1VA |
||||
密封环Sealing ring |
S软钢(增强柔性石墨)S soft steel (flexible graphite) |
S软钢S soft steel |
F软钢F Soft steel |
|||
填料Packing |
增强柔性石墨Fexible graphite |
|||||
支架Yoke |
WCB |
WCB或WC6 |
||||
阀杆螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|||||
四开环Four piece ring |
1Cr13 |
20Cr1MoVA |
|
高压焊接闸阀主要尺寸及重量Main dimensions and weight
公称通径DNNominal diameter |
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions |
电动装置Electric dewice |
重量(kg)Weight |
|||||||
d |
L |
H |
L1 |
L2 |
||||||
Z60Y-250 |
||||||||||
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|||
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|||
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|||
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|||
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|||
Z60Y-320 |
||||||||||
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|||
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|||
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|||
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|||
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|||
Z60Y-P54100V |
||||||||||
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|||
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|||
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|||
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|||
Z60Y-P54170V |
||||||||||
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|||
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|||
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|||
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|||
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
|||

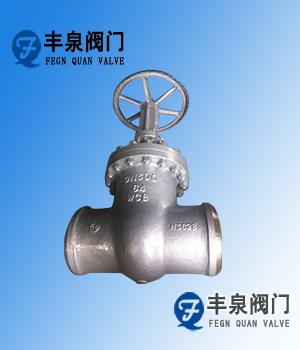

高压焊接闸阀 |
||||||||||
高压焊接闸阀订货流程 |
高压焊接闸阀产品承诺 |
|||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
|||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
|||||||||
