产品展示您现在的位置：首页 > 产品展示 > 伞齿轮平板闸阀

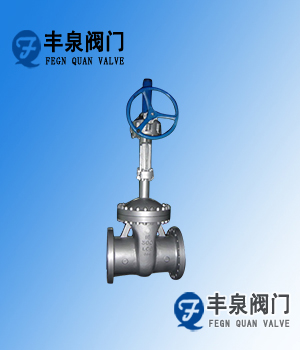

伞齿轮平板闸阀

伞齿轮平板闸阀有带导流孔型、无导流孔型、调节型等几种结构形式，适用于天然气、油品、化工、城建、环保等行业，其中抗硫系列产品适用于含硫化氢介质、流速快、杂质多、腐蚀严重的天然气长输管线。

公称压力		产品型号
1.0～16.0MPa 150～900Lb	无导流孔	Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
1.0～16.0MPa 150～900Lb	有导流孔	Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

伞齿轮平板闸阀性能规范

压力等级		常温下压力试验(MPa)				适用温度(℃)			适用介质a
压力等级		壳体	左密封	右密封	低压密封	“G”型	“D”型	普通型	“KZ”型	“Z”型
公称压力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介质	石油、天然气、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅级 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要零件材料

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	密封圈	填料	密封指
“Z”	WCB	合金钢(特殊处理)	不锈钢	合金钢(特殊处理)	铝青铜	填充四氟	填充四氟、膨胀石墨	耐油密封脂
“KZ”型	WCB	合金钢(特殊处理)	抗硫不锈钢	合金钢(特殊处理)	铝青铜	填充四氟	填充四氟、膨胀石墨	抗硫密封脂

抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”

产品标准

API 6D	管道阀门
JB/T5298	管线用钢制平板闸阀
ANSI B16.5a	管法兰及法兰管件
B/T79.1～79.2J	整体铸钢管法兰
GB/T13927	通用阀门压力试验
JB/T9092	阀门的检验与试验
JB/TQ814	钢制平板闸阀产品质量分等

主要外型尺寸及重量

公称压力 (MPa)	尺寸(mm)
公称压力 (MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
	重量 (kg)	有导流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
	重量 (kg)	有导流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
	重量 (kg)	有导流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130
伞齿轮平板闸阀
伞齿轮平板闸阀订货流程								伞齿轮平板闸阀产品承诺
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。								1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。								2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。								3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。
