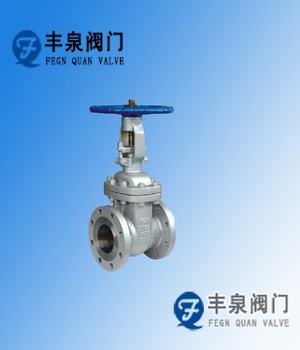

日标法兰闸阀适用于JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。
通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。
①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
日标法兰闸阀标准规范
设计与制造 |
结构长度 |
连接法兰 |
压力-温度等级 |
试验与检验 |
API600 |
ANSI B16.10 |
ANSI B16.5、 |
ANSI B16.34 |
API598 |
日标法兰闸阀主要零件材料及适用工况
主 |
阀体、阀盖、闸板 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
密封面 |
Cr13 |
本体(W)或硬质合金(Y) |
|||||
阀杆及内件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
|
填 料 |
柔性石墨 |
||||||
垫 片 |
不锈钢缠绕垫片 |
||||||
适用 |
适用介质 |
水、蒸汽、 |
硝酸等腐蚀性介质 |
强氧化性 |
醋酸等腐蚀性介质 |
||
适用温度 |
-29~425 ℃ |
-40~500 ℃ |
Z41H-10K,Z41H-20K日标钢制闸阀标准
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
JIS B2073 B2083 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2073 B2083 |
JIS B2003 |
Z41H-10K,Z41H-20K日标钢制闸阀规格 主要尺寸和重量 10K
DN mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
W(kg) |
|||
50 |
2 |
178 |
155 |
120 |
100 |
16 |
4-19 |
409 |
200 |
24 |
|||
65 |
21/2 |
190 |
175 |
140 |
120 |
18 |
4-19 |
535 |
250 |
31 |
|||
80 |
3 |
203 |
185 |
150 |
130 |
18 |
8-19 |
570 |
250 |
40 |
|||
100 |
4 |
229 |
210 |
175 |
155 |
18 |
8-19 |
590 |
250 |
55 |
|||
150 |
6 |
267 |
280 |
240 |
215 |
22 |
8-23 |
630 |
300 |
90 |
|||
200 |
8 |
292 |
330 |
290 |
265 |
22 |
12-23 |
960 |
350 |
145 |
|||
250 |
10 |
330 |
400 |
355 |
325 |
24 |
15-25 |
1158 |
400 |
230 |
|||
300 |
12 |
356 |
450 |
400 |
370 |
24 |
16-25 |
1378 |
450 |
330 |
|||
350 |
14 |
381 |
490 |
445 |
415 |
26 |
16-25 |
1543 |
500 |
460 |
|||
400 |
16 |
406 |
560 |
510 |
475 |
28 |
16-27 |
1738 |
600 |
600 |
|||
450 |
18 |
432 |
620 |
565 |
530 |
30 |
20-27 |
1959 |
600 |
980 |
|||
500 |
20 |
457 |
675 |
620 |
585 |
30 |
20-27 |
2214 |
680 |
960 |
|||
20K |
|||||||||||||
50 |
2 |
216 |
155 |
120 |
100 |
18 |
8-19 |
480 |
200 |
32 |
|||
65 |
21/2 |
241 |
175 |
140 |
120 |
20 |
8-19 |
510 |
250 |
39 |
|||
80 |
3 |
283 |
200 |
160 |
135 |
22 |
8-23 |
580 |
280 |
55 |
|||
100 |
4 |
305 |
225 |
185 |
160 |
24 |
8-23 |
700 |
350 |
80 |
|||
150 |
6 |
403 |
305 |
260 |
230 |
28 |
12-25 |
940 |
400 |
160 |
|||
200 |
8 |
419 |
350 |
305 |
275 |
30 |
12-25 |
1190 |
450 |
250 |
|||
250 |
10 |
457 |
430 |
380 |
345 |
34 |
12-27 |
1390 |
500 |
370 |
|||
300 |
12 |
502 |
480 |
430 |
395 |
35 |
16-27 |
1600 |
500 |
560 |
|||
350 |
14 |
762 |
540 |
480 |
440 |
40 |
16-33 |
1750 |
600 |
870 |
|||
400 |
16 |
838 |
605 |
540 |
495 |
46 |
16-33 |
1900 |
600 |
1150 |
|||
450 |
18 |
914 |
675 |
605 |
560 |
48 |
20-33 |
2320 |
650 |
1270 |
|||
日标法兰闸阀 |
|||||||||||||
日标法兰闸阀订货流程 |
日标法兰闸阀产品承诺 |
||||||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
||||||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
||||||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
||||||||||||
