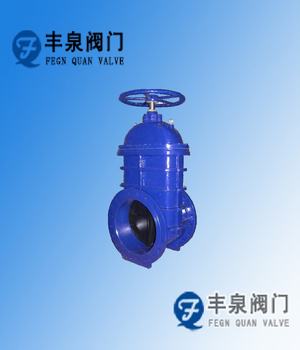

Z545X大口径软密封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
主要技术参数
公称压力:1.0~2.5Mpa
工作温度:0~80℃
法兰标准:GB/T 17241.6 GB9113
公称通经:50~1200mm
适用介质:水、油、气等
试验标准:GB13927 AP1598
主要零部件材料
名称 |
材料 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
内六角螺栓 |
碳化处理 |
密封圈 |
丁腈橡胶 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
阀杆 |
不锈钢 |
“O” 形密封圈 |
丁腈橡胶 |
止推轴承 |
锡青铜 |
螺栓 |
不锈钢 |
压盖 |
球墨铸铁、铸钢 |
防尘罩 |
丁腈橡胶 |
手轮(传动帽) |
可锻铸铁 |
主要外形连接尺寸
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|||
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|||
H(手轮) |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|||
H(伞齿轮) |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|||
H(电动) |
电动装置可由用户指定 |
|||||||||
大口径软密封闸阀 |
||||||||||
大口径软密封闸阀订货流程 |
大口径软密封闸阀产品承诺 |
|||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
|||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
|||||||||
