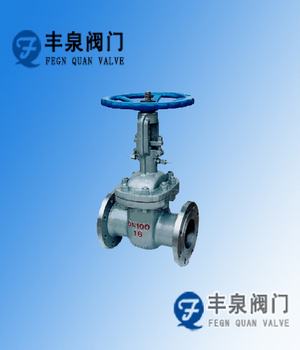

水封闸阀适用于公称压力100MPa,工作温度425℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。
水封闸阀产品特点
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量
4、阀门连接方式有法兰和焊接两种,驱动方式为手动和电动。
·水封闸阀-主要性能规范 Chief property and specification
试验压力 |
公称压力PN/MPa |
|||||
1.0 |
1.6 |
2.5 |
4.O |
6.4 |
1O.0 |
|
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
气密封试验 |
0.5~O.7 |
·水封闸阀-使用范围 Scope of use
产品类别 |
适用温度/℃ |
适用介质 |
碳钢型(C) |
≤425 |
水、蒸汽、油品、非腐蚀性气体 |
合金钢(I) |
≤540 |
·水封闸阀-主要零件材料 Material for Main Parts
产品类型 |
零件名称 |
||||||||
阀体、阀盖、支架 B0dy,BOnnet,Yoke |
阀杆 |
闸板、阀瓣、密封面 |
阀座密封面 |
阀杆螺母 |
填料 |
||||
碳钢型(C) Carbon steel |
WCB 25 |
1Crl3 或2Crl3 |
Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy |
不锈钢 Stainlesssteel |
铝青铜 Albronze |
柔性石墨 F18xible graphite |
|||
合金钢(I) |
WC6 Cr5M01 |
38CrMoAlA 20CrlM01VA |
钴基合金 |
硬质合金 |
|||||
水封闸阀 |
|||||||||
水封闸阀订货流程 |
水封闸阀产品承诺 |
||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
||||||||
