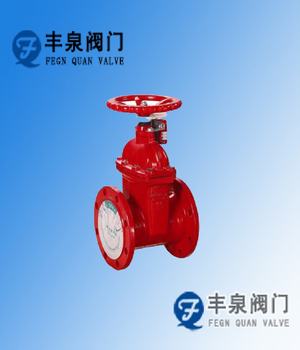

消防专用信号闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开启程度,以便能在较远处判别阀门的开度,及时采取相应措施。启闭迅速可靠,故常应用于消防系统。
消防专用信号闸阀产品结构特点:
公称压力:1.0~2.5MPa |
工作温度:0~80℃ |
法兰标准:GB/T 17241.6 GB9113 |
公称通经:50~400mm |
适用介质:水、油、气等 |
试验标准:GB13927 AP1598 |
整体包胶阀芯
球墨铸铁骨架内外采用高性能橡胶和最新硫化技术进行整体包覆,贴合紧密牢靠,几何尺寸精确,密封弹性佳,彻底将阀芯金属与流体隔离,耐腐蚀。
一体式铜螺母
阀芯的铜螺母与球墨铁骨架,采用特种工艺紧密连接为一体,确保的长期操作和水流冲击下也不会松脱,避免造成阀门的控制失效。
平底式阀座
本公司弹性座封闸阀底部采用全流域直通式设计,等同于一直管道,不易堆积杂物,确保密封可靠,使流体畅通无阻。
自密封阀盖
阀盖与阀体间采用自密封结构设计,在许用压力范围内,流体压力越高,密封越紧密。
特殊上密封
阀杆与阀盖间的上密封结构,采用三只o形密封圈设计,与传统闸阀的填料密封结构相比,道道密封紧密,磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能,确保在操作和维护过程中阀杆不会被压力冲出,避免造成人员伤害
结构轻巧
紧凑的结构,使最大工作高度较传统闸阀降低60mm-300mm以上,节省工程空间;本体采用球墨铸铁材料,重量较传统闸阀减轻约20%-30%,安装维修便利。
食品级卫生要求
阀体内部以无毒环氧树脂涂装,阀芯内外表面以橡胶完全包覆,不会出现锈水或腐蚀现象,可直接用于生活饮用水系统、食品医药行业。
消防专用信号闸阀主要零件的材料说明:
名称 |
材质 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
闸板 |
球墨铸铁 +三元乙 丙 或 丁 腈 橡 胶 |
中口垫 |
丁腈橡胶、三元乙 丙 |
密封圈 |
丁腈橡胶 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
阀杆 |
不锈钢 |
螺栓 |
不锈钢 |
压盖 |
球墨铸铁、铸钢 |
阀 杆 螺 母 |
铜 合 金 |
手轮(传动帽) |
可锻铸铁 |
主要外形尺寸:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|||
Hmin(全开) |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|||
Hmax(全开) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |
|||
消防专用信号闸阀 |
||||||||||||||
消防专用信号闸阀订货流程 |
消防专用信号闸阀产品承诺 |
|||||||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
|||||||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
|||||||||||||
