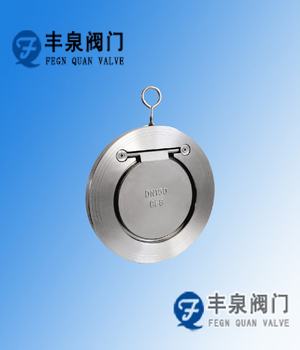

对夹双瓣式止回阀本厂生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用
产品特点
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
执行标准
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
对夹双瓣式止回阀性能参数
|
型号 |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
阀体材料 |
|
H76H-10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳钢 |
|
H76W-10P～25 |
1.0～2.5 |
≤150 |
硝酸类 |
不锈钢 |
|
H76Y-40P |
4.0 |
≤150 |
硝酸类 |
不锈钢 |
对夹式蝶型止回阀主要零部件材料：
|
零件名称 |
阀体 |
阀瓣 |
阀杆 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
对夹式蝶型止回阀主要零部件材料：
|
零件名称 |
阀体 |
阀瓣 |
阀杆 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
对夹式蝶型止回阀主要技术参数:
|
型号 |
公称压力 PN(MPa) |
强度试验压力(MPa) |
密封试验压力(MPa) |
适用温度 |
适用介质 |
|
H76X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
清水 污水 |
|
H76X-16 |
1.6 |
2.4 |
1.76 |
对夹式蝶型止回阀主要外形尺寸：
|
公称通径 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
||||
|
1.0MPa |
1.6MPa |
||||||
|
50 |
43 |
60 |
105 |
105 |
|||
|
65 |
46 |
73 |
124 |
124 |
|||
|
80 |
64 |
89 |
142 |
142 |
|||
|
100 |
64 |
110 |
162 |
162 |
|||
|
125 |
70 |
141 |
192 |
192 |
|||
|
150 |
76 |
168 |
218 |
218 |
|||
|
200 |
89 |
219 |
272 |
273 |
|||
|
250 |
114 |
273 |
328 |
328 |
|||
|
300 |
114 |
324 |
378 |
384 |
|||
|
350 |
127 |
356 |
438 |
444 |
|||
|
400 |
140 |
418 |
489 |
495 |
|||
|
450 |
152 |
457 |
540 |
555 |
|||
|
500 |
152 |
526 |
594 |
616 |
|||
|
600 |
178 |
626 |
695 |
734 |
|||
|
700 |
229 |
672 |
810 |
804 |
|||
|
800 |
241 |
778 |
916 |
910 |
|||
|
900 |
241 |
878 |
1016 |
1010 |
|||
|
1000 |
300 |
914 |
1124 |
1128 |
|||
|
