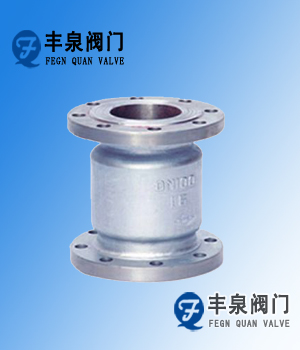

H42Y升降式高压止回阀由上、下阀体用法兰连接阀门阀瓣、阀座密封面堆焊司太立合金。制造和验收条件按JB450的规定。
升降式高压止回阀主要零部件材料
零件名称 |
材料 |
|
H42Y-160C、320C |
H42W-220R、320R |
|
阀体 |
合结钢 40 |
不锈钢 0Cr18Ni12Mo2Ti |
阀座、阀瓣 |
不锈钢 2CR13 |
不锈钢 0Cr18Ni12Mo2Ti |
弹簧 |
弹簧钢 50CrVA |
不锈钢 0Cr18Ni12Mo2Ti |
升降式高压止回阀主要性能规范
型号 |
公称压力 |
试验压力(Mpa) |
工作压力 |
工作温度 |
工作介质 |
|
密封 |
强度 |
|||||
H42Y-160/320 |
16 |
17.6 |
24 |
16 |
≤200℃ |
C:氮、氢、氨 |
32 |
35.2 |
48 |
32 |
|||
H42Y-220/320 |
22 |
24.2 |
33 |
22 |
≤200℃ |
R:尿素甲胺液 |
32 |
35.2 |
48 |
32 |
升降式高压止回阀主要尺寸和重量
型号 |
公称通径 DN(mm) |
尺寸 (mm) |
||||||||||
D |
D1 |
D2 |
Do |
b |
n-d |
L |
重量/? |
|||||
H42Y/W |
10 |
135 |
60 |
95 |
12 |
20 |
3-¢18 |
232 |
12 |
|||
15 |
175 |
60 |
95 |
15 |
20 |
3-¢18 |
288 |
12 |
||||
25 |
190 |
68 |
105 |
23 |
20 |
3-¢18 |
325 |
29 |
||||
32 |
210 |
80 |
115 |
29 |
22 |
4-¢18 |
350 |
43 |
||||
40 |
265 |
115 |
165 |
39 |
28 |
6-¢26 |
460 |
95 |
||||
50 |
330 |
115 |
165 |
48 |
32 |
6-¢26 |
505 |
115 |
||||
65 |
360 |
145 |
200 |
61 |
40 |
6-¢29 |
564 |
156 |
||||
80 |
390 |
170 |
225 |
74 |
50 |
6-¢33 |
700 |
246 |
||||
100 |
430 |
195 |
260 |
93 |
60 |
6-¢36 |
750 |
292 |
||||
125 |
460 |
235 |
300 |
119 |
75 |
8-¢39 |
789 |
351 |
||||
150 |
500 |
255 |
330 |
136 |
78 |
8-¢42 |
840 |
374 |
||||
200 |
550 |
315 |
400 |
165 |
90 |
8-¢48 |
900 |
480 |
||||
H42Y/W |
10 |
135 |
60 |
95 |
10 |
20 |
3-¢18 |
232 |
12.2 |
|||
15 |
175 |
68 |
105 |
17 |
20 |
3-¢18 |
288 |
12.2 |
||||
25 |
190 |
80 |
115 |
23 |
22 |
4-¢18 |
325 |
33.1 |
||||
32 |
210 |
95 |
135 |
29 |
25 |
4-¢22 |
350 |
46 |
||||
40 |
265 |
115 |
165 |
42 |
32 |
6-¢26 |
460 |
110 |
||||
50 |
330 |
145 |
200 |
53 |
40 |
6-¢29 |
505 |
130 |
||||
65 |
360 |
170 |
225 |
68 |
50 |
6-¢33 |
564 |
211 |
||||
80 |
390 |
195 |
260 |
85 |
60 |
6-¢36 |
700 |
341 |
||||
100 |
430 |
235 |
300 |
103 |
75 |
8-¢39 |
750 |
380 |
||||
125 |
460 |
255 |
330 |
120 |
78 |
8-¢42 |
789 |
435 |
||||
150 |
500 |
315 |
400 |
136 |
90 |
8-¢48 |
840 |
463 |
||||
200 |
550 |
380 |
480 |
165 |
110 |
8-¢55 |
900 |
502 |
||||
