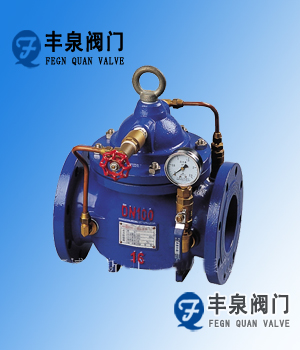

300X缓闭式止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
当阀门从进口端给水时，水通过微型过滤器、针型阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针型阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
主要技术参数
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
单向阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
连接尺寸(PN 1.0-2.5MPa)
|
公称通径DN |
L |
H |
H1 |
A |
B |
|||
|
50 |
250 |
260 |
90 |
170 |
170 |
|||
|
65 |
280 |
285 |
98 |
180 |
180 |
|||
|
80 |
310 |
295 |
110 |
190 |
190 |
|||
|
100 |
350 |
315 |
120 |
200 |
200 |
|||
|
125 |
400 |
335 |
145 |
215 |
215 |
|||
|
150 |
450 |
390 |
155 |
230 |
230 |
|||
|
200 |
550 |
460 |
190 |
255 |
255 |
|||
|
250 |
650 |
520 |
250 |
295 |
295 |
|||
|
300 |
800 |
620 |
290 |
325 |
325 |
|||
|
350 |
900 |
650 |
330 |
380 |
380 |
|||
|
400 |
1000 |
710 |
360 |
415 |
415 |
|||
|
450 |
1000 |
750 |
445 |
435 |
435 |
|||
|
500 |
1100 |
800 |
495 |
460 |
460 |
|||
|
600 |
1100 |
900 |
550 |
520 |
520 |
|||
|
700 |
1450 |
1000 |
605 |
570 |
570 |
|||
|
800 |
1560 |
1100 |
730 |
620 |
620 |
|||
|
缓闭式止回阀 |
||||||||
|
缓闭式止回阀订货流程 |
缓闭式止回阀产品承诺 |
|||||||
|
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||
|
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。 |
|||||||
|
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 |
3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
|||||||
