产品展示您现在的位置：首页 > 产品展示 > 限流止回阀

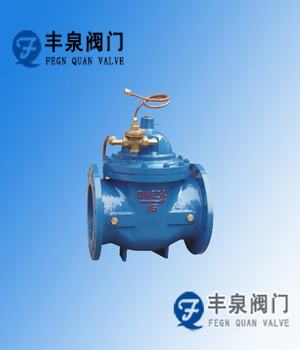

限流止回阀

限流止回阀主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀??主阀构造，结构紧凑，重量较轻。

功能及主要作用原理

该阀安装于水泵出口,在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。

其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。

H-Q	η	N	H0Q0	H1Q1	H2Q2
扬程??流量曲线	效率曲线	功率曲线	最高效率点工况（铭牌工况）	较高效率区最小扬程，最大流量	额定工作电流对应扬程、流量

该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。

控制扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。

2、止回功能

该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪音，零回流。

限流止回阀技术参数

DN	结构长度L	最大工作流量	局部阻力系数
50	230	25
65	290	50
80	310	70
100	350	100	4～6
125	400	150	4～6
150	480	250	4～6
200	495	400	3～6
250	622	800	3～6
300	698	1200	2～5
350	787	1400	2～5
400	914	1800	2～4
450	978	2400	2～4
500	978	3000	2～4
600	1295	4000	2～4
700	1448	6000	2～4
800	1956	7500	2～4
限流止回阀
限流止回阀订货流程	限流止回阀产品承诺
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。	1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。	2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。	3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。
