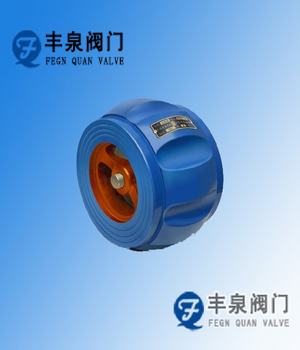

对夹式消声止回阀主要用在水泵出口；防止介质倒流。高层建筑给排水、消防、空调、等泵房系统。该产品具有能消除噪声的特大优点。结构长度短、重量轻、密封性能好。但阻力大于全流量的节能消声止回阀。
1、阀盖环 2、弹簧 3、阀瓣 4、不锈钢螺栓 5、铜压板 6、橡胶密封圈 7、阀体
对夹式消声止回阀零件材质表：
|
零件名称 |
材料名称 |
|
阀体 |
灰铸铁 |
|
阀瓣、压板 |
铸铜 |
|
橡胶密封圈 |
丁腈橡胶 |
|
弹簧 |
1Cr18Ni9Ti |
|
阀盖环 |
球墨铸铁 |
对夹式消声止回阀主要外形、连接尺寸表：
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
|
强度试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
|
密封试验压力（MPa） |
1.76 |
2.75 |
4.4 |
7.4 |
|
承载压力水头(m) |
最大450 |
|||
|
流量控制范围（m3/h） |
100～6000 |
|||
|
适用介质 |
清水、处理后的回用水 |
|||
主要技术性能与参数
|
公称通径DN（mm） |
40 50 65 80 100 125 150 200 250 |
|||
|
公称压力PN（MPa） |
1.6 |
|||
|
强度试验压力（MPa） |
2.4MPa |
|||
|
密封试验压力（MPa） |
1.76MPa |
|||
|
工作压力 |
在允许温度范围内≤公称压力 |
|||
|
适应介质 |
水 |
|||
|
适用温度 |
0≤100℃ |
|||
|
环境温度 |
-30～350℃ |
|||
|
对夹式消声止回阀 |
||||
|
对夹式消声止回阀订货流程 |
对夹式消声止回阀产品承诺 |
|||
|
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||
|
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。 |
|||
|
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 |
3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
|||
