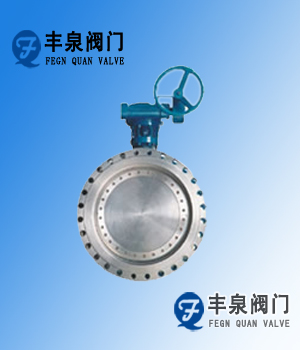

D373H-10K、20K和D343H-10K、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式,阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构,其密封性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。
三、采用标准:
设计标准:API1609-83
法兰连接尺寸:JIS B2212 、JIS B2213、JIS B2214
结构长度:JIS B2002-1987
压力试验:JIS B2003-1987
驱动形式
手柄、蜗轮、气动、电动等
公称通径 |
DN(mm) |
830W |
830L |
2?~36? |
2?~36? |
||
公称压力 |
PN(MPa) |
10K |
20K |
试验压力 |
强度试验 |
1.5 |
3.0 |
密封试验 |
1.1 |
2.2 |
|
适用介质 |
水、蒸汽、油品、海水等 |
||
适用温度 |
-29℃~425℃ |
五、主要零件的材质:
零件名称 |
材料 |
阀体 |
WCB、304、316、316SS、CF8M |
蝶板 |
WCB、304、316、316SS、CF8M |
阀杆 |
316、2Cr13、1Cr18Ni9Ti |
密封圈 |
316、氟塑料 |
填料 |
柔性石墨、氟塑料 |
六、日标蝶阀D373H-10K、20K系列:
公称通径 |
结构长度(标准值) |
外形尺寸(参考值) |
连接尺寸(标准值) |
|||||||||||||||||||
H |
D373H |
D673H |
D973H |
10K |
20K |
|||||||||||||||||
毫米 |
英寸 |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
|||||||
50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
120 |
4-19 |
120 |
8-19 |
||||||
65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
140 |
4-19 |
140 |
8-19 |
||||||
80 |
3 |
49 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
150 |
8-19 |
160 |
8-23 |
||||||
100 |
4 |
56 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
175 |
8-19 |
185 |
8-23 |
||||||
125 |
5 |
64 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
210 |
8-23 |
225 |
8-25 |
||||||
150 |
6 |
70 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
240 |
8-23 |
260 |
12-25 |
||||||
200 |
8 |
70 |
208 |
605 |
270 |
280 |
850 |
250 |
170 |
775 |
300 |
315 |
290 |
12-33 |
305 |
12-25 |
||||||
250 |
10 |
76 |
243 |
680 |
270 |
280 |
925 |
250 |
170 |
945 |
300 |
315 |
355 |
12-25 |
380 |
12-27 |
||||||
300 |
12 |
83 |
283 |
800 |
380 |
420 |
1035 |
450 |
220 |
1070 |
300 |
315 |
400 |
16-25 |
430 |
16-27 |
||||||
350 |
14 |
92 |
310 |
835 |
380 |
420 |
1070 |
450 |
220 |
1140 |
300 |
315 |
445 |
16-25 |
480 |
16-33 |
||||||
400 |
16 |
102 |
340 |
915 |
450 |
470 |
1190 |
450 |
220 |
1210 |
300 |
315 |
510 |
16-27 |
540 |
16-33 |
||||||
450 |
18 |
114 |
380 |
960 |
480 |
490 |
1250 |
650 |
280 |
1335 |
575 |
714 |
565 |
20-27 |
605 |
20-33 |
||||||
500 |
20 |
127 |
410 |
1020 |
480 |
490 |
1290 |
650 |
280 |
1415 |
575 |
714 |
620 |
20-27 |
660 |
20-33 |
||||||
600 |
24 |
154 |
470 |
1225 |
480 |
490 |
1455 |
850 |
380 |
1605 |
656 |
810 |
730 |
24-33 |
770 |
24-39 |
||||||
700 |
28 |
165 |
550 |
1355 |
640 |
660 |
1585 |
850 |
380 |
1844 |
656 |
810 |
840 |
24-33 |
900 |
24-48 |
||||||
800 |
32 |
190 |
640 |
1470 |
640 |
660 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
950 |
28-33 |
1030 |
24-56 |
||||||
900 |
36 |
203 |
710 |
1545 |
750 |
860 |
1965 |
1250 |
380 |
2255 |
785 |
863 |
1050 |
28-33 |
1140 |
28-56 |
||||||
1000 |
40 |
216 |
770 |
1795 |
850 |
900 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1160 |
28-39 |
|
|
||||||
1200 |
48 |
254 |
890 |
1965 |
850 |
900 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1380 |
32-39 |
|
|||||||
