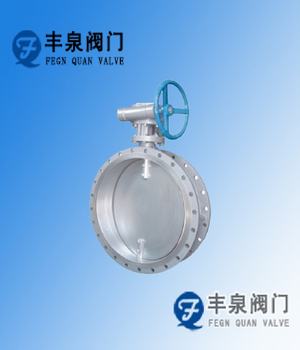

手动通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MP工,一般适用工业、冶金、环保等管道作通风调节介质流量之用。
手动通风蝶阀其主要特点为:
1.设计新颖、合理、结构独特,重量轻,启闭迅速。
2.力矩小,操作方便,省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准:GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000 GB/T9113.1-2000
结构长度:GB/T12221-1989压力试验:GB/T 13927-1992;JB/T9092-1999
手动通风蝶阀主要技术参数
公称通径 |
DN |
50~2000 |
||
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
密封试验 |
≤1.5%泄漏量 |
|||
适用介质 |
煤气、含尘气体、烟道气等 |
|||
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
主要零件的材质
零件名称 |
材料 |
阀体 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
阀座密封圈 |
与阀体相同 |
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 |
氟塑料、柔性石墨 |
蝶阀密封材料选用和适用温度
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钒钢 |
|
代号 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
铬Cr-18型type304、316 |
12CrMoV |
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
适用工作温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
蝶阀密封材料选用和适用温度
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钒钢 |
|
代号 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
铬Cr-18型type304、316 |
12CrMoV |
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
适用工作温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
D41W-0.25/0.5/0.6 C.P.R系列连接尺寸
公称通径DN |
结构长度 |
外型尺寸(参考值) |
连接尺寸(标准值) |
参考 |
||||||||||||||
0.05MPa和0.25MPa |
0.6MPa |
|||||||||||||||||
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
||||
50 |
2 |
108 |
80 |
270 |
260 |
110 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
9 |
|||
65 |
21/2 |
112 |
89 |
295 |
260 |
110 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
12 |
|||
80 |
3 |
114 |
95 |
306 |
260 |
110 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
15 |
|||
100 |
4 |
127 |
115 |
350 |
260 |
110 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
17 |
|||
125 |
5 |
140 |
127 |
370 |
320 |
110 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
23 |
|||
150 |
6 |
140 |
139 |
400 |
320 |
110 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
25 |
|||
手动通风蝶阀 |
||||||||||||||||||
手动通风蝶阀订货流程 |
手动通风蝶阀产品承诺 |
|||||||||||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||||||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
|||||||||||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
|||||||||||||||||
