公称通径

DN

50～2000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力

强度试验

0.075

0.375

0.9

密封试验

≤1.5%泄漏量

适用介质

煤气、含尘气体、烟道气等

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动

零件名称

材料

阀体

铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

阀座密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨

材料品种

碳素钢

低温碳钢

合金钢

奥氏体不锈钢

铬钼钒钢

代号

WCB

LCB

WC6或WC9

C5或以C12

铬Cr-18型type304、316

12CrMoV

耐最高温度

425℃

345℃

595℃

650℃

600℃

560℃

耐最低温度

-29℃

-46℃

-29℃

-29℃

-196℃

-40℃

适用工作温度

425℃

345℃

595℃

650℃

600℃

560℃

材料品种

碳素钢

低温碳钢

合金钢

奥氏体不锈钢

铬钼钒钢

代号

WCB

LCB

WC6或WC9

C5或以C12

铬Cr-18型type304、316

12CrMoV

耐最高温度

425℃

345℃

595℃

650℃

600℃

560℃

耐最低温度

-29℃

-46℃

-29℃

-29℃

-196℃

-40℃

适用工作温度

425℃

345℃

595℃

650℃

600℃

560℃

公称通径DN

结构长度
(标准值)

外型尺寸(参考值)

连接尺寸(标准值)

参考
重量

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

70

286

125

193

140

110

88

4-14

140

110

88

4-14

14

65

21/2

112

80

306

125

193

160

130

108

4-14

160

130

108

4-14

15

80

3

114

95

334

125

193

190

150

124

4-18

190

150

124

4-18

17

100

4

127

105

354

125

193

210

170

144

4-18

210

170

144

4-18

20

125

5

140

120

384

125

193

240

200

174

8-18

240

200

174

8-18

25

150

6

140

132

409

125

193

265

225

199

8-18

265

225

199

8-18

29

200

8

152

160

593

165

183

320

280

254

8-18

320

280

254

8-18

47

250

10

165

187

650

165

283

375

335

309

12-18

375

335

309

12-18

67

300

12

178

220

715

165

283

440

395

363

12-22

440

395

363

12-22

78

350

14

190

245

814

175

334

490

445

413

12-22

490

445

413

12-22

96

400

16

216

270

863

175

334

540

495

463

16-22

540

495

463

16-22

130

450

18

222

297

918

175

334

595

550

518

16-22

595

550

518

16-22

142

500

20

229

322

1016

210

425

645

600

568

20-22

645

600

568

20-22

191

600

24

267

377

1128

210

425

755

705

667

20-26

755

705

667

20-26

230

700

28

292

430

1233

210

425

860

810

772

24-26

860

810

772

24-26

250

800

32

318

487

1344

210

425

975

920

878

24-30

975

920

878

24-30

320

900

36

330

537

1560

320

620

1075

1020

978

24-30

1075

1020

978

24-30

410

1000

40

410

587

1660

320

620

1175

1120

1078

28-30

1175

1120

1078

28-30

510

1200

48

470

687

1890

320

620

1375

1320

1280

32-30

1405

1340

1295

32-33

720

1400

56

530

760

2670

575

714

1575

1520

1480

36-30

1630

1560

1510

36-36

1270

1600

64

600

895

2810

575

714

1790

1730

1690

40-30

1830

1760

1710

40-36

1730

1800

72

670

995

3020

575

714

1990

1930

1890

44-30

2045

1970

1918

44-39

2750

2000

80

760

1095

3220

565

810

2190

2130

2090

48-30

2265

2180

2125

48-42

3050

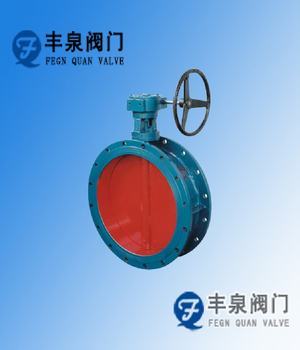

蜗轮通风蝶阀

蜗轮通风蝶阀订货流程

蜗轮通风蝶阀产品承诺

1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。

1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。

2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。

2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。

3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。

3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。
