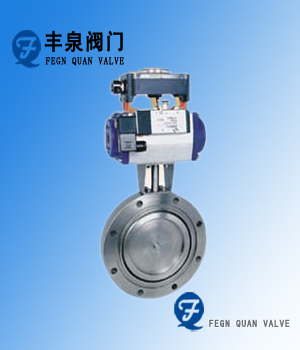

GIQAB型系列气动高真空蝶阀的气动执行器是以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械运动,以角行程输出扭矩来驱动蝶阀,作启闭运动,从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa) |
2x105~1.3x10-5 |
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
介质温度(℃) |
-25~+80(密封材料为丁腈橡胶) |
气源压力(MPa) |
0.4~0.6 |
法兰标准 |
GB/T6070 |
安装位置 |
任意 |
电源电压 |
标准出厂:AC220V/50Hz |
信号反馈 |
标准出厂:阀位指示器 |
气缸可选 |
标准出厂:双作用式 |
连接及外形尺寸
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|||
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|||
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
||||||
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
||||
GIQ-100AB |
100 |
165 |
145 |
257 |
|||||||
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
|||||
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
|||||
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|||
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
||||
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|||
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|||
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
|||
