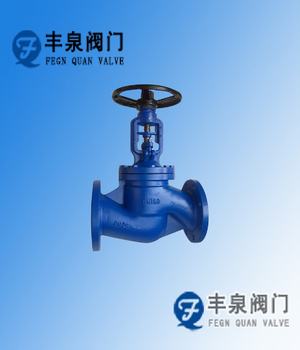

国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
国标波纹管截止阀技术规范
|
构形式 |
BB-BG-OS & Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
GB12235 |
|
结构长度 |
GB12221 |
|
连接法兰 |
GB9113、JB/T79、HG20596 |
|
试验和检验 |
JB/T 9092、GB/T13927 |
国标波纹管截止阀产品性能规范
|
公称压力 |
壳体试验压力 |
密封试验压力 |
适用温度 |
|
1.6 |
2.4 |
1.76 |
|
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
主要零部件材质
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
阀瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
3 |
轴销 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
4 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
5 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
垫片 |
柔性石墨+不锈钢、PTFE |
|
7 |
阀盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
WCB、QT400-18 |
规格尺寸表
|
型号 |
WJ41-16 |
|||||||||||||||||
|
压力等级 |
PN16 |
|||||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|||
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|||
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|||
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|||
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
|||
|
型号 |
WJ41-25 |
|||||||||||||||||
|
压力等级 |
PN25 |
|||||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|||
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|||
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|||
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|||
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
|||
|
型号 |
WJ41-40 |
|||||||||||||||||
|
压力等级 |
PN40 |
|||||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|||
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|||
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|||
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|||
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14.5 |
21 |
28 |
39 |
50 |
80 |
108 |
176 |
350 |
590 |
790 |
|||
|
国标波纹管截止阀 |
||||||||||||||||||
|
国标波纹管截止阀订货流程 |
国标波纹管截止阀产品承诺 |
|||||||||||||||||
|
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||||||||||||
|
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。 |
|||||||||||||||||
|
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 |
3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
|||||||||||||||||
