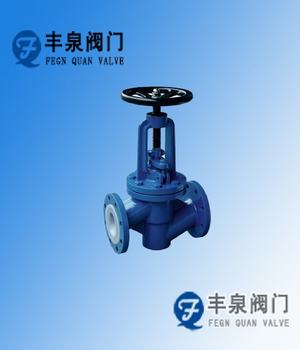

全氟衬里截止阀

全氟衬里截止阀技术数据和性能参数Technical data and performance parameter：

公称压力：Nominal pressure: 1.0 Mpa, 1.6 Mpa, 2.5 Mpa, 4.0MPa(ANSI Class 125, 150lb, 300lb)

规格 :Nominal size: DN15~DN300 (1/2"-12")

结构长度Face to face dimension: DIN3202, ANSI B16.10 or on client’s design

法兰连接尺寸Flange connection dimension: DIN2501, ANSIB16.5 or on client’s design

测试标准Pressure test: API 598, API6D

适用温度Suitable temperature: -40℃~180℃

适用介质Suitable medium: This globe valve can be applied in various concentrations of Acid, Alkali, Aqua regia and strong chloridizing etc (except the high-temperature melting alkali metals, element fluorine & chlorine-trifluoride).

操作方式operation style: Handwheel, bevel gear, electric, pneumatic, hydraulic.

全氟衬里截止阀主要零件材料 Main parts material：

零件名称 Part name	材质 Material
阀体Body	Cast steel /Cast iron lined with FEP
阀瓣Disc	Cast steel/Cast iron lined with FEP
阀杆Stem	Stainless steel
阀盖Bonnet	Cast steel /Cast iron lined with FEP
阀杆螺母Stem nut	ASTM A439 D2/ZcuAl10Fe3
填料压盖Gland flange	Cast steel/Cast steel
垫片Gasket	SS304＋Graphite/PTFE
填料Packing	Graphite/PTFE
手轮Handwheel	Ductile iron

全氟衬里截止阀主要性能规范：

公称压力 Nominal pressure	试验压力 Test pressure		工作压力 working pressure	工作温度 working temperature
	密封	强度
16Kgf/Cm2	16Kgf/Cm2	24Kgf/Cm2	16Kgf/Cm2	-80-200

主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions：

公称通径	尺寸
公称通径	L	D	D1	D2	b	f	Z-Ø	Do	H	H1
15	130	95	65	45	16	3	4-Ø14	80	159	171
20	150	105	75	55	16	3	4-Ø14	80	187	201
25	160	115	85	65	18	3	4-Ø14	100	205	221
32	180	135	100	78	18	3	4-Ø18	120	236	258
40	200	145	110	85	20	3	4-Ø18	140	263	286
50	230	160	125	100	20	3	4-Ø18	160	296	324
65	290	180	145	120	22	3	4-Ø18	180	333	368
80	310	195	160	135	22	3	6/2-Ø18/M16	200	400	445
100	350	215	180	155	24	3	6/2-Ø18/M16	240	454	510
125	400	245	210	180	26	3	6/2-Ø18/M16	280	512	578
150	480	280	240	210	28	4	6/2-Ø23/M20	320	575	650
200	600	335	295	265	30	4	10/2-Ø23/M20	360	620	725
250	730	390	350	315	32	4	10/2-Ø23/M20	400	760	880
300	850	440	400	365	34	4	10/2-Ø23/M20	500	880	1040
全氟衬里截止阀
全氟衬里截止阀订货流程							全氟衬里截止阀产品承诺
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。							1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。							2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。							3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。
