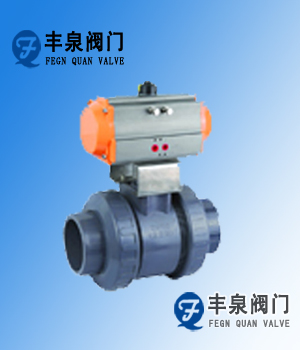

气动塑料球阀说明:
气动塑料球阀采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动UPVC球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
气动塑料球阀产品特点:
1、气动塑料球阀采用双向双由令结构,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2、气动塑料球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4、气动塑料球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。
5、介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。
气动塑料球阀规格参数
空气驱动 |
压缩空气4-6bar(可带手轮) |
公称通径 |
15~100mm |
公称压力 |
1.0~1.6Mpa |
适用温度 |
0~+60℃ |
连接方式 |
法兰、螺纹、由令 |
阀结构 |
一体、三通L、三通T |
阀体材质 |
UPVC、CPVC、PP |
阀芯材质 |
UPVC、CPVC、PP |
密封材质 |
PTFE |
适用介质 |
PVC兼容的食品工业化学溶剂 |
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
气动塑料球阀外形尺寸
通径(mm) |
英寸″ |
尺寸(mm) |
|||||||
L |
L1 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
||
15 |
1/2 |
112 |
60 |
16 |
13 |
20.1 |
20.3 |
31 |
45 |
20 |
3/4 |
132 |
73 |
19 |
18 |
25.1 |
25.3 |
37 |
55 |
25 |
1 |
144 |
78 |
22 |
23 |
32.1 |
32.3 |
44 |
66 |
32 |
1 1/4 |
165 |
87 |
26 |
30 |
40.1 |
40.3 |
54 |
82 |
40 |
1 1/2 |
171 |
92 |
31 |
38 |
50.1 |
50.3 |
65 |
98 |
50 |
2 |
200 |
112 |
38 |
48 |
63.1 |
63.3 |
79 |
120 |
65 |
2 1/2 |
273 |
136 |
44 |
61 |
75.1 |
75.3 |
92 |
140 |
80 |
3 |
303 |
158 |
51 |
69 |
90.1 |
90.3 |
108 |
160 |
100 |
4 |
326 |
176 |
61 |
99 |
110.1 |
110.4 |
146 |
225 |
塑料原材料名称及适用温度
UPVC 硬聚氯乙烯 温度-10 °C~70 °C
CPVC 氯化聚氯乙烯 温度-40 °C~95 °C
RPP 增强聚丙稀 温度-20 °C~90 °C
PVDF 聚偏二氟乙烯 温度40 °C~140 °C
