产品名称:陶瓷摆动式进料阀
产品型号:BZ643TC
一、陶瓷摆动式进料阀简介
该系列阀门替代圆顶阀、翻转阀、吊中阀、双闸板阀门用作仓泵的进料阀,也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。使用公称压力1.0MPA,适用温度小于等于200度,气源压力0.6-0.8MPA。
本阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。
本阀料口全流通无阻挡物有吹堵装置,耐磨性能,密封性能好,气动负荷小卡灰及结灰现象少。电磁阀
本阀采用高档曾韧结构陶瓷密封,机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
二、陶瓷摆动式进料阀工作原理
当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时话,阀杆带动阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹力始终使阀板压向阀座保证阀门的密封性,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀门内腔。此阀门为双闸板单密封,独特的下阀体斜面设计,保证阀门内腔不积灰。所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了可靠的保证。
三、陶瓷摆动式进料阀技术参数 电磁阀
1、公称通径:DN50-300(也可根据客户需要定制)
2 、公称压力1.0—1.6MPa
3、气动执行器工作压力:0.4~0.6MPa
4、适用温度≤200℃(另有耐高温型最高可耐400℃高温)
5 、适用介质:粉煤灰、干粉尘、气体、水等
6、适用范围:火力发电厂干灰系统、仓泵进料输送。
7 、化工、冶金、造纸、制药等行业中散状物料输送系统。
8 、各类有磨损的介质在管道上作启闭之用。
四、阀门安装说明
欢迎您选用本厂产品。为了延长使用寿命,提高工作效益,本阀门严禁气缸向下安装,在安装时尽量做到水平安装且斜口面向下,本阀门开关到位信号反馈方式分为两种,一种为机械式到位开关(推荐),一种为电感磁性开关二线制。两种方式均可适用直流或交流。
五、 安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
六、主要零部件材料:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
中阀体 |
WCB |
6 |
阀瓣支架 |
WCB |
2 |
阀体 |
WCB |
7 |
摆杆 |
WCB |
3 |
阀板 |
45#+陶瓷 |
8 |
气动装置 |
|
4 |
阀座 |
陶瓷 |
9 |
双头螺柱 |
35CrMoVA |
5 |
轴 |
45# |
10 |
螺母 |
25 |
七、应用规范
设计与制造 |
GB/T12225 |
||
链接端尺寸 |
结构长度 |
厂商标准 |
|
|
法兰尺寸 |
JB/T79.1 |
|
检验与试验 |
GB/T9092 |
||
材料 |
碳钢 |
GB/T12229 |
|
|
不锈钢 |
GB/T122230 |
|
标志 |
GB/T12220 |
||
供货 |
GB/T12252 |

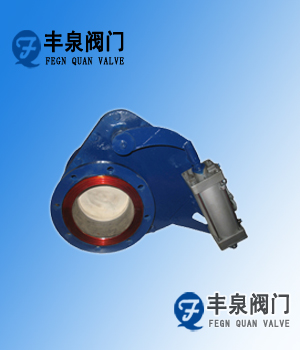

气动陶瓷摆动式进料阀图片
