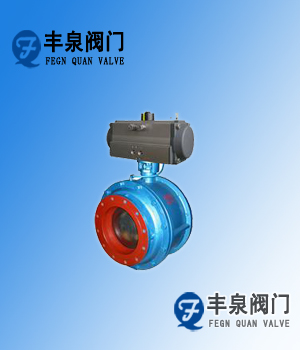

产品名称:气动陶瓷圆顶阀
产品型号:47XXLD6
一、圆顶阀/陶瓷旋转阀简介
圆顶阀在电厂的灰系统中有着广泛的应用,但是其密封性能却是迫切需
要解决的问题。如今随着陶瓷的广泛应用,陶瓷旋转阀的出现解决了此类阀门的问题,是理想的替代品。
二、陶瓷圆顶阀/陶瓷旋转阀产品介绍
圆顶阀/陶瓷旋转阀主要适用于电厂干灰系统仓泵或省煤器进料阀的启闭之用,也适用于矿山、石化厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。本阀门具有密封性能好、耐磨性强、启闭灵活、无卡灰及积灰现象。
三、陶瓷圆顶阀/陶瓷旋转阀性能特点
1 启闭灵活,密封可靠
2 可替代双闸板阀、钟罩阀等,无检修免维护
3气动执行机构公称压力为0.4-0.6Mpa,阀门公称压力为1MPa
4 采用气动传动方式,非标可定制
四、 安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
五、主要零部件材料:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
中阀体 |
WCB |
6 |
阀瓣支架 |
WCB |
2 |
阀体 |
WCB |
7 |
摆杆 |
WCB |
3 |
阀板 |
45#+陶瓷 |
8 |
气动装置 |
|
4 |
阀座 |
陶瓷 |
9 |
双头螺柱 |
35CrMoVA |
5 |
轴 |
45# |
10 |
螺母 |
25 |
六、标准规范
设计与制造 |
GB/T12225 |
||
链接端尺寸 |
结构长度 |
厂商标准 |
|
|
法兰尺寸 |
JB/T79.1 |
|
检验与试验 |
GB/T9092 |
||
材料 |
碳钢 |
GB/T12229 |
|
|
不锈钢 |
GB/T122230 |
|
标志 |
GB/T12220 |
||
供货 |
GB/T12252 |
