比例式减压阀
一、比例式减压阀概述

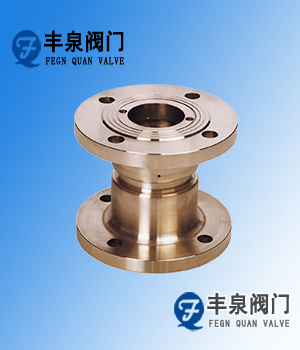

丰泉阀门生产的Y43X-A比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。
比例式减压阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。
减压阀的减压比例是:2:1,3:1,4:1,3:2,5:2等,亦可根据用户的要求设计特殊比例的减压阀。
二、比例式减压阀主要技术参数
适用介质
|
水、气体
|
适用温度
|
≤90℃
|
压力误差
|
≤8%
|
最小开启
|
2:1
|
0.2MPa
|
压力
|
3:1
|
0.3MPO
|
连接形式
|
法兰、内螺纹
|
主要零件
|
阀体
|
锡青铜
|
不锈钢
|
铸铁
|
材料
|
内件
|
锡青铜
|
不锈钢
|
锡青铜或不锈钢
|
|
型号
|
公称压力
PN(MPa)
|
公称通径
DN(MM)
|
L
|
Y43X-10T(B型)
|
1.0
|
50
|
85
|
65
|
102
|
80
|
122
|
100
|
140
|
125
|
160
|
150
|
178
|
200
|
230
|
Y43X-16T
|
1.6
|
50
|
85
|
65
|
102
|
80
|
122
|
100
|
140
|
125
|
160
|
150
|
178
|
200
|
230
|
|
三、比例式减压阀主要外形尺寸(法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准
公称通径DN(MM)
|
尺寸(MM)
|
C
|
L
|
D
|
15
|
1/2"
|
80
|
50
|
20
|
3/4"
|
80
|
50
|
25
|
1"
|
90
|
54
|
32
|
1 1/4"
|
100
|
60
|
40
|
1 1/2"
|
110
|
68
|
50
|
2"
|
120
|
80
|
减压阀常见故障及排除方法
故障现象:压力波动不稳定
故障分析:
1.油液中混入空气
2.阻尼孔有时堵塞
3.滑阀与阀体内孔圆度超过规定,使阀卡住
4.弹簧变形或在滑阀中卡住,使滑阀移动困难或弹簧太软
5.钢球不圆,钢球与阀座配合不好或锥阀安装不正确
排除方法:
1.排除油中空气
2.清理阻尼孔
3.修研阀孔及滑阀
4.更换弹簧
5.更换钢球或拆开锥阀调整
故障现象:二次压力升不高
故障分析:
1.外泄漏
2.锥阀与阀座接触不良
排除方法:
1.更换密封件、紧固螺钉,并保证力矩均力
2.修理或更换
故障现象:不起减压力作用
故障分析:
1.泄油口不通;泄油管与回油管相连,并有回油压力
2.主阀芯在全开位置时卡
排除方法:
1.泄油管必须与回油管道分开,单独回入油箱
2.修理、更换零件。检查油质 |
