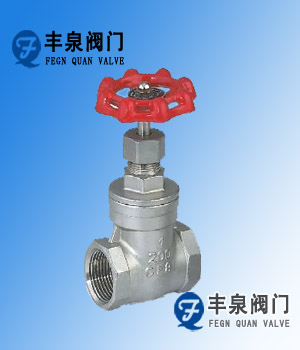

J11H/W不锈钢丝扣截止阀具有以下优点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
B,丝扣截止阀的缺点如下：
1、流体阻力大，开启和关闭时所需力较大
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较好。
丝扣截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
J11H/W不锈钢内丝扣截止阀的结构形式：
丝扣截止阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
|
主要零件材料 |
|
序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8/CF8M |
|
2 |
阀瓣 |
不锈钢SS304/316 |
|
3 |
阀杆 |
不锈钢SS316 |
|
4 |
阀盖 |
不锈钢CF8/CF8MM |
|
5 |
密封垫 |
聚四氟乙烯PTFE |
|
6 |
平垫 |
不锈钢SS304/316 |
|
7 |
填料 |
聚四氟乙烯PTFE |
|
8 |
压环 |
不锈钢SS304/316 |
|
9 |
压盖 |
不锈钢CF8/CF8M |
|
10 |
手轮 |
ALUMINUMALLOY |
|
11 |
铬牌 |
ALUMINUMALLOY |
|
12 |
螺母 |
不锈钢304 |
主要连接尺寸及重量单位；mm
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
|||
|
A |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|||
|
D |
70 |
70 |
70 |
70 |
80 |
90 |
90 |
100 |
|||
|
L |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140 |
|||
|
H |
85 |
85 |
85 |
95 |
105 |
125 |
135 |
155 |
|||
|
WT(g) |
340 |
340 |
350 |
550 |
870 |
1360 |
1860 |
2670 |
|||
|
丝扣截止阀 |
|||||||||||
|
丝扣截止阀订货流程 |
丝扣截止阀产品承诺 |
||||||||||
|
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
||||||||||
|
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。 |
||||||||||
|
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 |
3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
||||||||||
