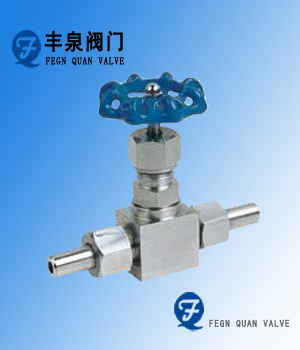

J23W不锈钢外螺纹截止阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
1、外螺纹截止阀设计制造
GB/T 12224-1989
JB/T 7747-1995
2、外螺纹截止阀连接形式:
对焊式管接头
3、外螺纹截止阀结构特征:
锥面密封;浮动阀瓣
4、外螺纹截止阀阀门检验和试验:
GB/T 13927-1992
5、外螺纹截止阀材料:
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
不锈钢外螺纹截止阀主要零件材料Materials for main parts
零件名称Part name |
阀杆、阀盖Stem,Bonnet |
阀杆、阀瓣Stem,Disc |
填料Packing |
J23W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨PTEF,Soft graphite |
J23W-40、J23W-160 |
优质碳钢 |
铬不锈钢 |
不锈钢外螺纹截止阀主要性能规范Chief propertyspecifieation
型号 |
公称压力(MPa)Nominal pressure |
试验压力PS(MPa) |
工作压力(MPa)Working pressuer |
工作温度(℃)Working temperature |
适用介质Applicable mediun |
||
壳体Shell |
密封(液)Seal |
密封(气)Seal |
|||||
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化石油气水、油品等Petroleun gas Water,Oil etc. |
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
J23W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
不锈钢外螺纹截止阀主要外形及连接尺寸Main externalconnecting dimensions(mm)
公称直径(mm)Nominal diameter |
尺 寸Dimensions |
重量(Kg)Weight |
|||||||||
D0 |
D1 |
D2 |
L |
H1 |
H2 |
M |
|||||
6 |
70 |
14 |
6 |
135 |
96 |
106 |
20×1.5 |
0.8 |
|||
10 |
80 |
18 |
10 |
156 |
115 |
125 |
24×1.5 |
1.1 |
|||
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
|||
20 |
110 |
28 |
18 |
185 |
156 |
166 |
36×2 |
3.0 |
|||
25 |
140 |
33 |
22 |
185 |
169 |
180 |
42×2 |
3.2 |
|||
不锈钢外螺纹截止阀 |
|||||||||||
不锈钢外螺纹截止阀订货流程 |
不锈钢外螺纹截止阀产品承诺 |
||||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
||||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
||||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
||||||||||
