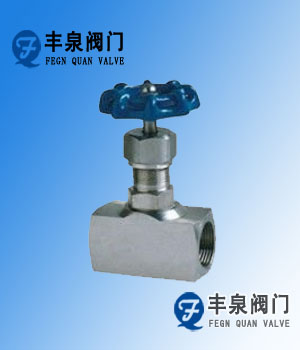

J11W内螺纹针型截止阀主要零部件材料
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
J11W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四乙氟乙稀、柔性石墨 |
J11W-160、J13W-40 |
优质碳钢 |
优质碳钢 |
主要性能规范
型号 |
公称压力 |
试验压力(MPa) |
工作压力(MPa) |
工作温度 |
适用介质 |
||
壳体 |
密封(液) |
密封(气) |
|||||
J11W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
J11W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
J11W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
J11W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
主要外型及连接尺寸
公称直径DN(mm) |
管螺纹 |
尺寸 |
重量(Kg) |
||||
Do |
L |
H |
H1 |
d |
|||
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
J21W外螺纹针型截止阀主要零部件材料
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
J21W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
J21W-160 |
优质碳钢 |
铬不锈钢 |
主要性能规范
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
壳体(MPa) |
密封 |
密封(气) |
|||||
J21W -16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
J21W 40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
J21W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
J21W -320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
主要外型及连接尺寸
公称直径(mm) |
尺寸 |
重量(Kg) |
||||||
Do |
D1 |
D2 |
L |
H1 |
H2 |
M |
||
6 |
65 |
14 |
6 |
140 |
96 |
106 |
20×1.5 |
0.9 |
10 |
80 |
18 |
10 |
160 |
115 |
125 |
24×1.5 |
1.18 |
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
20 |
110 |
28 |
18 |
220 |
156 |
166 |
36×2 |
3.5 |
25 |
140 |
33 |
22 |
230 |
169 |
180 |
39×2 |
4.3 |
J61W焊接式针型截止阀主要零件材料
零件名称 |
阀体、阀盖、螺栓 |
阀杆、阀瓣、密封圈 |
填料 |
垫片 |
手轮 |
J61W |
铬镍不锈钢 |
不锈钢 |
聚四氟乙稀、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
最高压力可达到320公斤
主要尺寸及重量
公称直径 |
尺寸 (mm) |
重量 |
|||
L |
H |
H1 |
D1 |
||
6 |
100 |
110 |
125 |
80 |
0.65 |
10 |
110 |
130 |
150 |
100 |
0.65 |
15 |
130 |
145 |
170 |
110 |
0.8 |
20 |
150 |
170 |
190 |
125 |
1.1 |
25 |
170 |
180 |
210 |
125 |
1.8 |
32 |
180 |
200 |
250 |
160 |
5.0 |
主要性能规范
型号 |
公称压力 |
试验压力 MPa |
工作压力 |
工作温度 |
适用介质 |
|||||
壳体 |
密封(液) |
密封(气) |
||||||||
J61W-100 |
10. |
15.0 |
11.0 |
0.6 |
10.0 |
C≤425℃ |
水、油品、液化石油气等 |
|||
针型截止阀 |
||||||||||
针型截止阀订货流程 |
针型截止阀产品承诺 |
|||||||||
1、用户如对产品有特殊要求,须在订货合同中提供以下说明:A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺:我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|||||||||
2、如由用户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺:我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场,保证用户在使用过程中,无后顾之忧。 |
|||||||||
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点,并先按总额的30% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。 |
3、售后服务承诺:我厂产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术质检部人员进行访问,让产品更好的投入使用。让用户更放心。 |
|||||||||
