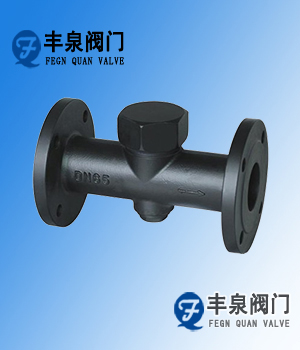

热动力圆盘式蒸汽疏水阀结构特点:
1、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠,排水量大。
热动力圆盘式蒸汽疏水阀工作原理:
本疏水阀是利用热动力学特性, 当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。
CS19H型热动力圆盘式蒸汽疏水阀结构简单,价格低,动作可靠.漏气率<3%,不受压力波动的影响,压力范围大.由于密封面不锈钢,使用寿命高于国内同类产品.
CS19H型热动力圆盘式蒸汽疏水阀技术参数:
产品型号
|
主要参数
|
阀体材料
|
压力( MPa )
|
最高允许温度(度)
|
适用介质
|
CS19-16,CS49-16
|
碳钢
|
1.6
|
200
|
蒸汽,凝结水
|
CS19 -16C ,CS19H-25 ,CS49H -16C CS49H-25 CS69H -16C ,CS69H-25
|
碳钢
|
1.6-2.5
|
425
|
蒸汽,凝结水
|
CS19H-40,CS49H-40 ,CS69H-40
|
碳钢
|
4.0
|
425
|
蒸汽,凝结水
|
CS19H型热动力圆盘式蒸汽疏水阀主要零件材料:
零件名称
|
材料
|
阀体,阀盖
|
铸铁, WCB, 不锈钢
|
阀瓣
|
不锈钢
|
阀座
|
不锈钢
|
过滤网
|
不锈钢
|
CS19H型热动力圆盘式蒸汽疏水阀外形尺寸和重量:
产品型号
|
口径( mm )
|
L 法兰
|
L 螺纹 / 焊接
|
H1
|
H2
|
W
|
重量( kg )
|
CS19H-16 、CS49H-16 |
15-20 |
150 |
90 |
60 |
60 |
67 |
1.6 |
3 |
CS19H-16 、CS49H-16 |
25 |
160 |
95 |
70 |
63 |
67 |
2 |
4 |
CS19H-16 、CS49H-16 |
32-40 |
230 |
120 |
74 |
85 |
76 |
3.5 |
5.8 |
CS19H-16 、CS49H-16
|
50
|
230
|
135
|
82
|
92
|
76
|
4
|
6.1
|
CS49H-16 |
65 |
270 |
- |
108 |
120 |
120 |
- |
CS49H-16 |
80 |
290 |
- |
100 |
144 |
135 |
- |
CS49H-16
|
100
|
320
|
-
|
106
|
154
|
135
|
-
|
CS19/49H -16C /25 |
15-20 |
150 |
85 |
60 |
31 |
54 |
1.3 |
3.5 |
CS19/49H -16C /25 |
25 |
160 |
95 |
63 |
33 |
54 |
1.5 |
4.4 |
CS19/49H -16C /25 |
32-40 |
230 |
130 |
75 |
45 |
70 |
3.2 |
7.6 |
CS19/49H -16C /25
|
50
|
230
|
140
|
75
|
50
|
70
|
3.8
|
8.6
|
CS49H-40 、CS19H-40 |
15-20 |
170 |
85 |
45 |
20 |
45 |
1 |
3.7 |
CS49H-40 、CS19H-40 |
25 |
210 |
95 |
52 |
24 |
60 |
2 |
4.5 |
CS49H-40 、CS19H-40 |
32-40 |
270 |
130 |
84 |
53 |
90 |
5 |
11.5 |
CS49H-40 、CS19H-40
|
50
|
270
|
140
|
92
|
60
|
106
|
6.9
|
14
|
|
