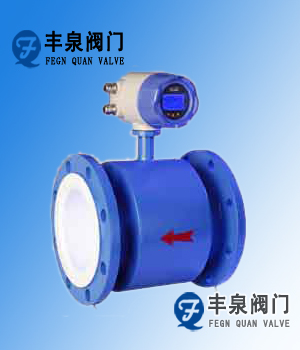

LZNDB智能电磁流量计
一、智能电磁流量计概述
智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、智能电磁流量计产品特点
全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
具有自检与自论断功能。
小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）
三、智能电磁流量计技术参数
|
称通径（mm）
（特殊规格可定制）
|
管道式四氟衬里：DN10～DN600
|
|
管道式橡胶衬里：DN40～DN2200
|
|
流动方向：
|
正，反，净流量
|
|
量程比：
|
150：1
|
|
重复性误差：
|
测量值的±0.1%
|
|
精度等级：
|
管道式：0.5级，1.0级
|
|
被测介质温度：
|
普通橡胶衬里：－20～＋60℃
|
|
高温橡胶衬里：－20～＋90℃
|
|
聚四氟乙稀衬里：－30～＋120℃
|
|
高温型四氟衬里：－20～＋180℃
|
|
额定工作压力：
（特殊压力可定制）
|
DN6－DN80：≤1.6MPa
|
|
DN100－DN250：≤1.0MPa
|
|
DN300－DN1200：≤0.6MPa
|
|
流速范围：
|
0.1－15m/s
|
|
电导率范围：
|
被测流体电导率≥5μs/cm
|
|
电流输出：
|
负载电阻
|
0～10mA：0～1.5kΩ
|
|
4～20mA：0～750 kΩ
|
|
数字频率输出：
|
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA
|
|
供电电源：
|
AC220V或DC24V
|
|
要求直管段长度
|
上游≥5DN，下游≥2DN
|
|
连接方式：
|
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
|
|
防爆等级：
|
mdIIBT4
|
|
防护等级：
|
IP65（防尘），IP67（防喷淋），IP68（潜水型）
|
|
环境温度：
|
－25～＋60℃
|
|
相对温度：
|
5%～95%
|
|
消耗总功率：
|
小于20W
|
|
故障
|
分析生产原因
|
故障消除方法
|
|
密封填料处的外漏
|
1.填料老化；
2.操作时用力过大过猛；
3.填料压盖螺栓松动；
|
1.应及时更换老化、损坏的密封填料，逐圈安放，接头呈30°～45°；
2.应正常力均匀操作，不许加套管或用其他办法加长力臂；
3.均匀拧紧压住填料压盖用螺栓；
|
|
密封面泄漏
|
1.阀门安装方向与介质流向不符合；
2. 阀门关闭不到位；
3.久闭的阀门在密封面上积垢；
4.密封面轻微搓伤；
5.密封面损坏严重；
|
1.注意阀门安装检查；
2.重新调整执行机构上的高速螺钉，关严到位；
3.将阀门打开一条缝，让高速液体冲掉积垢；
4.高速垫片进行补偿；
5.重新研磨，高速垫片补偿；
|
|
法兰连接外泄漏
|
1.螺柱拧紧力不匀；
2.垫片老化损坏；
3.垫片选用材质与工况介质要求不符；
|
1.重新均匀拧紧螺栓；
2.更换垫片；
3.按工况要求正确选用垫片材料和形式，必要时请与厂家联系，请求帮助选材、选型，订货时要详细说明要求。
|
|
手柄、手轮损坏
|
1.使用不正确；
2.坚固件松脱；
3.手柄、手轮与阀杆连接损坏；
|
1.禁止使用管钳、加长杠杆、撞击工具等；
2.随时修理配套；
3.随时修复；
|
|
蜗轮、蜗杆传动卡咬
|
1.嵌入脏物，影响润滑；
2.操作不正确；
|
1.清除脏物，保持清洁，定期加油；
2.若操作时发现卡咬，扭力很大时，不能继续操作，就立即停止，彻底检查；
|
|
电动阀门安装故障
|
1.润滑不良，阀门内有异物卡住，造成转矩边大损坏；
2.电机故障；
|
1.就加油，使油管良好，填料压紧应适应，应及时排除阀内异物，保持清洁；
2.电机工作时间不超过15分钟，电源应正常，避免电机受潮。
|
智能电磁流量计[1]是该公司采用国内外最先进技术研制、开发的全能智能流量计，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。
电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，我们还自行设计了一套国内目前最先进的，专用于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。
电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
MGG/KL型[2]智能型明渠流量测量系统的组成，最常用的方法一般由一台流量显示仪、一台流速计、一台液位计组成；也可由一台流量显示仪、最多四台流速计、一台液位计组成的多点流速测量的明渠流量系统。 MGG/KL型智能明渠流量系统，适用于水库河流水利工程，城市供水、污水处理，农田灌溉等矩形，梯形明渠及涵洞的流量测量。
智能电磁流量计性能特点
◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
◆测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
◆传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
◆LDE转换器采用国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
◆双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。
|
