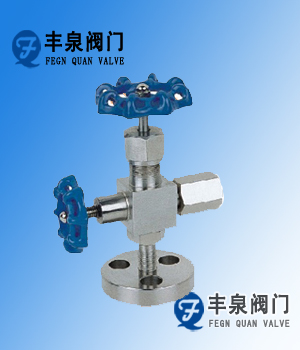

J49H压力计针型阀
一、压力计针型阀的概述:
针型阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接
二、压力计针型阀主要零件材料:
零件名称 |
阀杆 |
阀体 |
阀底座 |
填料 |
填料阀盖Packing |
手轮Handwheel |
J49H-320-DN3 |
碳钢 |
铬不锈钢 |
聚四氟乙稀,柔性石墨 |
碳钢Carbon steel |
优质碳钢 |
|
J49H-320P-DN6 |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
不锈钢Stainless steel |
三、压力计针型阀主要性能规范:
型号 |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
||
壳体 |
密封(液)Seal |
密封(气)Seal |
|||||
J49H-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540OC |
液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc. |
J49H-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425 OC |
四、压力计针型阀主要外形及连接尺寸:
型号 |
公称直径DN(mm) |
尺寸 Dimension |
重量(kg)Weight |
|||||||||
L1 |
D1 |
D2 |
L2 |
H |
H1 |
h |
H’ |
M1 |
L3 |
|||
J49H-320 |
3 |
60 |
65 |
50 |
60 |
88 |
100 |
15 |
φ70 |
M20×1.5 |
16 |
1.3 |
J49H-320P |
6 |
60 |
65 |
50 |
60 |
88 |
100 |
15 |
φ70 |
M20×1.5 |
16 |
1.3 |
针型阀的参数
公称通径6~40mm
压力范围1.6~32.0MPa
适用介质水、油品、蒸汽、石油气等
制造标准GB ANSI JIS
首先阀体的防腐蚀,主要是正确选用材料。虽然防腐蚀的资料十分丰富,但能否选得恰当,还是不容易的事情,因为腐蚀的问题很复杂。选择阀体材料的难处,还在于不能只考虑腐蚀问题,同时必须考虑耐压耐温能力,经济上是否合理,购买是否容易等因素。
其次是采取衬里措施,如衬铅、衬铝、衬工程塑料、衬天然橡胶及各种合成橡胶等。如介质条件许可,这倒是一种节约的方法。
再次,在压力、温度不高的情况下,用非金属做阀门主体材料,往往能十分有效地防制腐蚀。
此外,针型阀阀体外表面还受到大气腐蚀,一般钢铁材料都以刷漆来防护。
1)、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
2)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要
