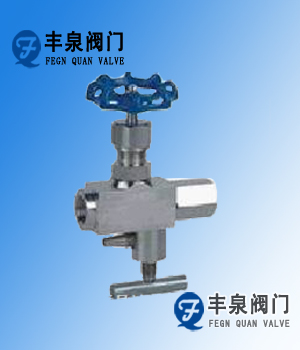

产品型号: CJ123W CJ123H
产品名称 : 多功能截止阀 多功能仪表阀 多功能针型阀
CJ123W CJ123H多功能仪表阀 多功能针型阀主要零件材料/Materials of main parts
序号 NO. |
零件名称 Part name |
材质 Material |
1 |
取样手柄Sampling Handle |
20# A105 SS304 SS304L SS316 SS316L |
2 |
内六角螺钉Hexagon Screw |
20# A105 SS304 SS304L SS316 SS316L |
3 |
取样阀杆Sampling Stem |
20# A105 SS304 SS304L SS316 SS316L |
4 |
取样管 Sampling tube |
20# A105 SS304 SS304L SS316 SS316L |
5 |
螺纹套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
6 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
7 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
8 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
9 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
10 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
11 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
12 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
13 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
14 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
15 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
CJ123W CJ123H多功能仪表阀 多功能针型阀链接尺寸:
型号 ITEM NO. |
公称通径 DN |
M1 |
M2 |
L1 |
L2 |
H |
D0 |
CJ123W-1 |
DN6 |
M20X1.5 |
G1/2 |
54 |
46 |
93 |
ø60 |
