HS41X防污隔断阀详细资料:
产品概述

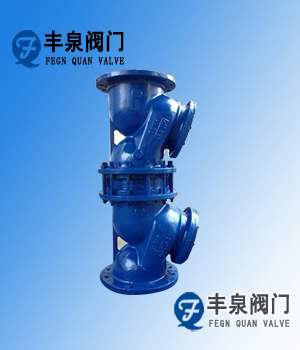

HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过滤部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。
防污隔断阀主要技术参数
公称压力:1.0~2.5MPa
公称通径: 50~600mm
适用介质:水
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598
防污隔断阀主要零件材料
|
主要外形连接尺寸(单位:mm)
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
458 |
482 |
551 |
653 |
735 |
793 |
1008 |
1186 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 |
HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过滤部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。
