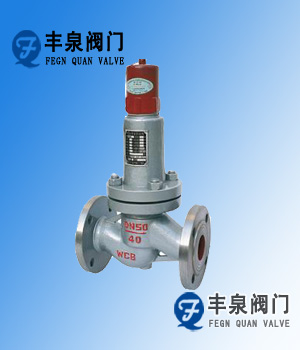

AHN42F-P18C型平行式安全回流阀(丰泉牌)
平行式安全回流阀 |
产品型号:AHN42F-P18 |
AHN42F-P18C型平行式安全回流阀用途:
本阀门安装于液化石油气站罐泵出口的液相回流管道上,当泵前压力超过规定值时,阀门自动开启并起安全回流作用,保证设备和管路的安全运行。
主要零部件材料:
NO.
|
零件名称
|
AH42F-C A42F-C 材料
|
1
|
阀座
|
2Cr13
|
2
|
阀体
|
WCB
|
3
|
调节圈
|
2Cr13
|
4
|
反冲盘
|
2Cr13
|
5
|
阀瓣
|
2Cr13+PTFE
|
6
|
导向套
|
2Cr13
|
7
|
阀盖
|
ZG230-450
|
8
|
弹簧
|
50CrVA
|
9
|
阀杆
|
2Cr13
|
10
|
调整螺杆
|
45
|
11
|
阀帽
|
ZG200-400
|
|
AHN42F-P18C型平行式安全回流阀外形尺寸和连接尺寸:
公称通径
|
尺寸
|
D
|
D1
|
D2
|
b
|
Z-?d
|
L
|
H
|
40
|
150
|
110
|
85
|
16
|
4-18
|
200
|
236
|
50
|
165
|
125
|
100
|
16
|
4-18
|
230
|
266
|
65
|
185
|
145
|
120
|
20
|
4-18
|
290
|
430
|
80
|
200
|
160
|
135
|
20
|
8-18
|
310
|
490
|
100
|
215
|
180
|
155
|
22
|
8-18
|
350
|
548
|
150
|
280
|
240
|
210
|
24
|
8-23
|
480
|
706
|
|
|
