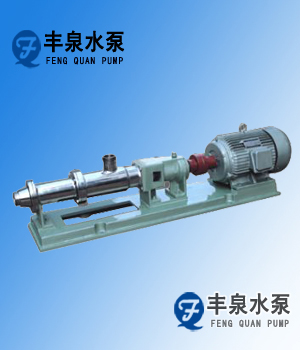

FG型不锈钢耐腐蚀螺杆泵--产品介绍
FG耐腐蚀螺杆泵是我公司投产的新型泵种。由于其优良的性能,近年来在国内的应用范围也在迅速扩大。它的最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高,这是其它任何泵种所不能替代的。不锈钢螺杆泵主要工作部件是偏心螺杆和固定的衬套。该单螺杆泵采用食品级橡胶套,工作温度可达120摄氏度,如果使用于高120摄氏度—350摄氏度时可同本单位联系。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。我单位生产的FG型不锈钢螺杆泵质量可靠,实行三包,价格也相对较低,同时确保备件的正常供应。本单位根据用户对特殊要求的设计和制造任务。

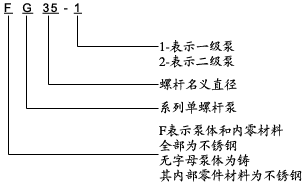

FG型不锈钢耐腐蚀螺杆泵--型号意义
FG型不锈钢耐腐蚀螺杆泵--使用范围
不锈钢螺杆泵结构紧凑,体积小,维修简便。对介质的适应性强,流量平稳,压力脉动小,自吸能力高。工作温度可达120℃,如果需输送120℃-350℃高温介质,可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门
FG型不锈钢单螺杆泵结构说明:
1 |
出料腔 |
5 |
万向节总成 |
9 |
填料压盖 |
13 |
连轴器 |
2 |
拉杆 |
6 |
吸入管 |
10 |
轴承座 |
14 |
轴套 |
3 |
螺杆套 |
7 |
连节轴 |
11 |
轴承盖 |
15 |
轴承 |
4 |
螺杆轴 |
8 |
填料压盖 |
12 |
电动机 |
16 |
传动轴 |
|
|
|
|
|
|
17 |
底座 |
FG型不锈钢耐腐蚀螺杆泵--性能参数
型 号 |
转速 |
流量 |
压力 |
电机 |
扬程 |
进口 |
出口 |
FG20-1 |
960 |
0.8 |
0.6 |
0.75 |
60 |
Dy25 |
Dy25 |
FG25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
Dy32 |
Dy25 |
FG25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
Dy32 |
Dy25 |
FG30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
Dy50 |
Dy40 |
FG30-2 |
960 |
5 |
1.2 |
3.0 |
120 |
Dy50 |
Dy40 |
FG35-1 |
960 |
8 |
0.6 |
3.0 |
60 |
Dy65 |
Dy50 |
FG35-2 |
960 |
8 |
1.2 |
4.0 |
120 |
Dy65 |
Dy50 |
FG40-1 |
960 |
12 |
0.6 |
4.0 |
60 |
Dy80 |
Dy65 |
FG40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
Dy80 |
Dy65 |
FG50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
Dy100 |
Dy80 |
FG50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
Dy100 |
Dy80 |
FG60-1 |
960 |
30 |
0.6 |
11 |
60 |
Dy125 |
Dy100 |
FG60-2 |
960 |
30 |
1.2 |
15 |
120 |
Dy125 |
Dy100 |
FG70-1 |
720 |
45 |
0.6 |
15 |
60 |
Dy150 |
Dy125 |
FG70-2 |
720 |
45 |
1.2 |
18.5 |
120 |
Dy150 |
Dy125 |
FG85-1 |
720 |
65 |
0.6 |
15 |
60 |
Dy150 |
Dy150 |
FG105-1 |
500 |
100 |
0.6 |
22 |
60 |
Dy200 |
Dy200 |
FG135-1 |
500 |
150 |
0.6 |
37 |
60 |
Dy200 |
Dy250 |
水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
