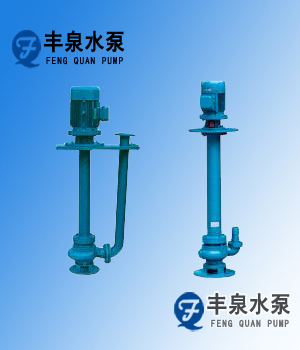

YW液下式排污泵

YW液下式排污泵

YW液下式排污泵--产品简介

该系列排污泵是引进联邦德国ABS制泵公司先进技术，通过吸收、转化研制而成，各项性能指标均达到国家标准同类产品水平。由于采用独特的单（双）通道叶轮，排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒，动密封采用两组特殊材料的硬质合金机械密封装置，材质为铸铁和不锈钢。

YW液下式排污泵--产品特点

1、采用双叶片叶轮结构，大大提高了污物的通过能力

2、机械密封采用新型磨檫副，并长期处入油室内运行；

3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换；

4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；

5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；

6、能够在设计范围内使用，而保证电机不会过载；

7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；

YW液下式排污泵--产品用途

　　YW系列无堵塞液下排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

YW液下式排污泵--使用条件

A、泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。

B、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

C、铸铁材质的使用范围这PH5～9。

D、不锈钢材质可使用一般腐蚀性介质。

E、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。

YW液下排污泵型号意义

例如：40YWP15-30-2.2

40-口径(mm)

YW-液下式排污泵

P-不锈钢材质，未标表示普通铸铁材质

15-流量(m3/h)

30-扬程(m)

2.2-配用电机功率(kw)

YW液下排污泵结构图

部件名称	序号	部件名称
1	电机	5	主轴
2	联轴器	6	机械密封
3	电机支架	7	泵体
4	出水管	8	叶轮

YW液下式排污泵--性能参数

型号	口径	流量	扬程	转速	电机功率	效率	自动耦合器
型号	mm	m3/h	M	r/min	kw	%	自动耦合器
25-8-22-1.1	25	8	22	2900	1.1	45
32-12-15-1.1	32	12	15	2900	1.1
40-15-15-1.5	40	15	15	2900	1.5	54
40-15-30-2.2	40	15	30	2900	2.2	54
50-20-7-0.75	50	20	7	2900	0.75	51	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	GAK-50
50-20-15-1.5	50	20	15	290	1.5	53	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	GAK-50
50-18-30-3	50	18	30	2900	3	55	GAK-50
50-40-15-4	50	40	15	2900	4	55	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	GAK-50
50-20-40-7.5	50	50	20	2900	7.5	58	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	GAK-65
65-37-13-3	65	37	13	2900	3	57	GAK-65
65-25-30-4	65	25	30	2900	4	61	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56	GAK-65
65-35-50-11	65	35	50	2900	11	45	GAK-65
65-35-60-15	65	35	60	2900	15	65	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67
80-40-7-2.2	80	40	7	1450	2.2	59	GAK-80
80-43-13-3	80	43	13	2900	3	70	GAK-80
80-40-15-4	80	40	15	2900	4	61	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	GAK-80
100-80-10-4	100	100	10	1450	4	65	GAK-100
型号	口径	流量	扬程	转速	电机功率	效率	自动耦合器
型号	mm	m3/h	M	r/min	kw	%	自动耦合器
100-110-10-5.5	100	110	10	1450	5.5	65	GAK-100
100-100-15-7.5	100	100	15	1450	7.5	68	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	GAK-100
100-100-25-11	100	100	25	1450	11	70	GAK-100
100-100-30-15	100	100	30	1450	15	65	GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	GAK-100
125-130-15-11	125	130	15	1450	11	72	GAK-125
125-130-20-15	125	130	20	1450	15	75	GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	GAK-150
150-180-15-15	150	180	15	1450	15	69	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	GAK-150
150-180-25-22	150	180	25	1450	22	78	GAK-150
150-130-30-22	150	130	30	1450	22	78	GAK-150
150-180-30-30	150	180	30	1450	30	78	GAK-150
150-200-30-37	150	200	30	1450	37	73	GAK-150
200-300-7-11	200	300	7	980	11	66	GAK-200
200-250-11-15	200	250	11	1450	15	64	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	GAK-200
200-400-10-22	200	400	10	1450	22	75	GAK-200
200-400-13-30	200	400	13	14501	30	76	GAK-200
200-300-15-22	200	300	15	1450	22	76	GAK-200
200-250-22-30	200	250	22	1450	30	71	GAK-200
200-350-25-37	200	350	25	1450	37	71	GAK-200
200-400-30-45	200	400	30	1450	45	74	GAK-200
型号	口径	流量	扬程	转速	电机功率	效率	自动耦合器
型号	mm	m3/h	M	r/min	kw	%	自动耦合器
250-600-9-30	250	600	9	980	30	78	GAK-250
250-600-12-37	250	600	12	1450	37	76	GAK-250
250-600-15-45	250	600	15	1450	45	73	GAK-250
250-600-20-55	250	600	20	1450	55	73	GAK-250
250-600-25-75	250	600	25	1450	75	71	GAK-250
300-800-12-45	300	800	12	980	45	74	GAK-300
300-480-15-45	300	480	15	1450	45	66	GAK-300
300-800-15-55	300	800	15	1450	55	73	GAK-300
300-600-20-55	300	600	20	1450	55	73	GAK-300
300-800-20-75	300	800	20	1450	75	75	GAK-300
300-950-20-90	300	950	20	1450	90	76	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	GAK-300
300-1100-10-55	300	1100	10	1450	55	73	GAK-300
350-1500-15-90	350	1500	15	740	90	87	GAK-350
350-1200-18-90	350	1200	18	980	90	85	GAK-350
350-1100-28-132	350	1100	28	980	132	84	GAK-350
350-1000-36-160	350	1000	36	980	160	84	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83	GAK-400
400-1500-10-75	400	1500	10	980	75	86	GAK-400
400-2000-13-110	400	2000	13	980	110	84	GAK-400
400-2000-15-132	400	2000	15	980	132	83	GAK-400
400-1700-22-160	400	1700	22	980	160	83	GAK-400
400-1500-26-160	400	1500	26	980	160	84	GAK-400
型号	口径	流量	扬程	转速	电机功率	效率	自动耦合器
型号	mm	m3/h	M	r/min	kw	%	自动耦合器
400-1700-30-200	400	1700	30	980	200	86	GAK-400
400-1800-32-250	400	1800	32	980	250	82	GAK-400
500-2500-10-110	500	2500	10	740	110	85	GAK-500
500-2600-15-160	500	2600	15	740	160	84	GAK-500
500-2400-22-220	500	2400	22	740	220	85	GAK-500
500-2650-24-250	500	2650	24	740	250	85	GAK-500

水泵订货说明以及后期维护说明

小贴士1：订货时请注明具体技术参数、使用工况以及使用介质特性，以便能为您选择最合适的产品。

小贴士2：泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易

损件（机械密封、叶轮、轴承、轴套等），机组大修期一般为一年。

小贴士3：泵每运行500小时应对轴承进行加油。

小贴士4：此泵因采用柔性轴，稳定性及寿命均不如DL型多级泵，推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。

小贴士5：90KW以上大功率水泵，因稳定性关系，不推荐使用立式单级泵。

小贴士6：长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命

小贴士7：油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明

小贴士8：此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。
