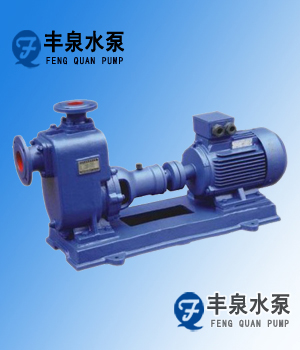

ZW型自吸式无堵塞排污泵产品概述
ZW型自吸式无堵塞排污泵是工程技术人员吸收国内外技术，结合我国机电行业的实际情况而研制成功的，该泵通过叶轮和泵体的新颖结构，集自吸和无堵塞排污于一身，即可象一般清水自吸泵那样不需按底阀，不需引灌水，又可抽吸含有大颗粒固体块，纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。材质分为铸钢、铸铁、不锈钢(参照IH型泵的材质表)
ZW型自吸式无堵塞排污泵产品特点
ZW型自吸式排污泵，又称固液泵或杂质泵。该泵水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其他自吸式排污泵无可比拟的。
ZW型自吸式无堵塞排污泵产品用途
可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

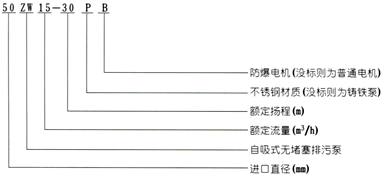

ZW型自吸式无堵塞排污泵型号意义
ZW自吸无堵塞排污泵结构简图
|
序号 |
部件名称 |
序号 |
部件名称 |
|
|
1 |
进口接管 |
5 |
叶轮 |
|
|
2 |
进口单向阀 |
6 |
机械密封 |
|
|
3 |
出水接管 |
7 |
轴承座 |
|
|
4 |
泵体 |
8 |
泵轴 |
ZW型自吸式无堵塞排污泵性能参数
|
型 号 |
流量 |
扬程 |
功率 |
转速 |
效率 |
汽蚀余量（m） |
自吸高度（m） |
自吸时间（min/m) |
重量（kg) |
|
25ZW8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2.0 |
5.5 |
3 |
100 |
|
32ZW5-20 |
5 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
32ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
32ZW9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
40ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
40ZW20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
40ZW15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
50ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
50ZW20-12 |
20 |
12 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
50ZW15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
50ZW20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
|
65ZW30-18 |
30 |
18 |
4 |
1450 |
45 |
2.5 |
5.5 |
3 |
200 |
|
65ZW25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
5.5 |
3 |
200 |
|
65ZW25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
65ZW40-25 |
40 |
25 |
7.5 |
1450 |
50 |
3.0 |
5.5 |
2 |
200 |
|
65ZW65-25 |
65 |
25 |
11 |
2900 |
52 |
3.0 |
5.5 |
2 |
240 |
|
80ZW40-16 |
40 |
16 |
4 |
1450 |
50 |
3.0 |
5.0 |
3 |
240 |
|
80ZW40-25 |
40 |
25 |
7.5 |
1450 |
50 |
3.0 |
5.5 |
2 |
200 |
|
80ZW25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
80ZW65-25 |
65 |
25 |
11 |
290 |
52 |
3.0 |
5.5 |
2 |
240 |
|
80ZW80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
5.5 |
3 |
285 |
|
80ZW80-35 |
80 |
35 |
15 |
1450 |
50 |
3.0 |
5.5 |
2 |
450 |
|
80ZW50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
5.0 |
3 |
340 |
|
100ZW100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
5.5 |
3 |
300 |
|
100ZW80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
5.5 |
3 |
300 |
|
100ZW100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
5.5 |
3 |
340 |
|
100ZW100-30 |
100 |
30 |
22 |
1450 |
53 |
4.0 |
5.5 |
2 |
510 |
|
125ZW120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5.5 |
2 |
500 |
|
150ZW180-14 |
180 |
14 |
15 |
1450 |
60 |
5.0 |
5.5 |
3.5 |
500 |
|
150ZW180-20 |
180 |
20 |
22 |
1450 |
60 |
5.0 |
5.0 |
3 |
570 |
|
150ZW180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
680 |
|
150ZW180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
6.0 |
3.5 |
800 |
|
200ZW280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
5.0 |
3 |
700 |
|
200ZW280-28 |
280 |
28 |
55 |
1450 |
55 |
4.0 |
5.2 |
3 |
940 |
|
250ZW420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
4.5 |
2.5 |
1150 |
|
300ZW800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
4.5 |
2.5 |
1400 |
ZW型自吸式无堵塞排污泵故障原因及解决方法
|
故 障 |
产 生 原 因 |
排 除 方 法 |
|
泵不出水 |
1、 泵体储液不足 2、 吸入管路漏气 3、 转速太低 4、 泵反转 5、 吸入太高或吸入管路太长 |
1、 加足 2、 检查并排除泄漏现象 3、 调整电源电压 4、 检查纠正 5、 降低吸程和缩短管路 |
|
出水量不足 |
1、 因使用不当，吸入管路被堵塞 2、 功率不足转速太低 3、 出水阀门开度太小 |
1、 堵塞物 2、整额定转速 3、大开度 |
|
泵噪音、振动过大 |
1、 底脚不稳 2、 轴承严重磨损 3、 吸程过高 4、 流量太大 |
1、 加固 2、 更换轴承 3、 降低吸程 4、 控制流量 |
|
轴承升温过高 |
1、 轴承损坏 2、 润滑脂变质或干燥 |
1、 更换 2、 更换润滑脂 |
|
泵泄漏 |
1、 机械密封件损坏 2、 联接螺栓松动 |
1、 更换 2、 加固 |
丰泉水泵订货说明以及后期维护说明
小贴士1：订货时请注明具体技术参数、使用工况以及使用介质特性，以便能为您选择最合适的产品。
小贴士2：泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易
损件（机械密封、叶轮、轴承、轴套等），机组大修期一般为一年。
小贴士3：泵每运行500小时应对轴承进行加油。
小贴士4：此泵因采用柔性轴，稳定性及寿命均不如DL型多级泵，推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5：90KW以上大功率水泵，因稳定性关系，不推荐使用立式单级泵。
小贴士6：长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命
小贴士7：油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明
小贴士8：此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。
