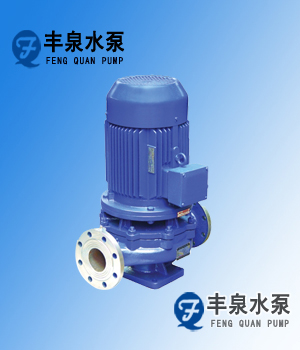

IHG立式不锈钢管道离心泵产品简介
IHG型不锈钢离心泵根据IS型离心泵与管道泵之性能参数,参照ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。 。
IHG立式不锈钢管道离心泵产品特点
1、泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管
路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合
理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动
噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械
密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子
部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
IHG立式不锈钢管道离心泵产品用途
1、ISG型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃。
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,IRG使用温度T:≤120℃、GRG使用温度T:≤240℃。
3、IHG型管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金电力、造纸、食品、制药和合成纤维等部门,使用温度T:-20℃-120℃。
4、YG型管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。
IHG立式不锈钢管道离心泵使用条件
1、 吸入压力≤1.0Mpa,或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。
以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。
IHG立式不锈钢管道离心泵型号意义
IHG立式不锈钢管道离心泵性能参数
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
15-80 |
15 |
1.1 |
0.3 |
8.5 |
26 |
2800 |
0.18 |
2.3 |
17 |
20-110 |
20 |
1.8 |
0.5 |
16 |
25 |
2800 |
0.37 |
2.3 |
25 |
20-160 |
20 |
1.8 |
0.5 |
33 |
19 |
2900 |
0.75 |
2.3 |
29 |
25-110 |
25 |
2.8 |
0.78 |
16 |
34 |
2900 |
0.55 |
2.3 |
26 |
25-125 |
25 |
2.8 |
0.78 |
20.6 |
28 |
2900 |
0.75 |
2.3 |
28 |
25-125A |
25 |
2.5 |
0.69 |
17 |
35 |
2900 |
0.55 |
2.3 |
27 |
25-160 |
25 |
2.8 |
0.78 |
33 |
24 |
2900 |
1.5 |
2.3 |
39 |
25-160A |
25 |
2.6 |
0.12 |
29 |
31 |
2900 |
1.1 |
2.3 |
34 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
32-100(I) |
32 |
4.4 |
1.22 |
13.2 |
48 |
2900 |
0.75 |
2.0 |
32 |
32-125 |
32 |
3.5 |
0.97 |
22 |
40 |
2900 |
0.75 |
2.3 |
28 |
32-125A |
32 |
3.1 |
0.86 |
17.6 |
43 |
2900 |
0.55 |
2.3 |
28 |
32-160(I) |
32 |
4.4 |
1.22 |
33.2 |
34 |
2900 |
2.2 |
2.0 |
47 |
32-200(I) |
32 |
4.4 |
1.22 |
50.5 |
26 |
2900 |
4 |
2.0 |
43 |
32-200A |
32 |
2.8 |
0.78 |
44.6 |
34 |
2900 |
2.2 |
2.0 |
74 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
40-100 |
40 |
4.4 |
1.22 |
13.2 |
48 |
2900 |
0.55 |
2.3 |
32 |
40-100A |
40 |
3.9 |
1.08 |
10.6 |
52 |
2900 |
0.37 |
2.3 |
32 |
40-125 |
40 |
4.4 |
1.22 |
21 |
41 |
2900 |
1.1 |
2.3 |
34 |
40-125A |
40 |
3.9 |
1.08 |
17.6 |
40 |
2900 |
0.75 |
2.3 |
33 |
40-160 |
40 |
4.4 |
1.22 |
33 |
35 |
2900 |
2.2 |
2.3 |
47 |
40-160A |
40 |
4.1 |
1.14 |
29 |
34 |
2900 |
1.5 |
2.3 |
43 |
40-160B |
40 |
3.8 |
1.06 |
25.5 |
34 |
2900 |
1.1 |
2.3 |
38 |
40-200 |
40 |
4.4 |
1.22 |
51 |
26 |
2900 |
4 |
2.3 |
74 |
40-200A |
40 |
4.1 |
1.14 |
45 |
26 |
2900 |
3 |
2.3 |
62 |
40-200B |
40 |
3.7 |
1.03 |
38 |
29 |
2900 |
2.2 |
2.3 |
52 |
40-250 |
40 |
4.4 |
1.22 |
82 |
24 |
2900 |
7.5 |
2.3 |
105 |
40-250A |
40 |
4.1 |
1.14 |
72 |
24 |
2900 |
5.5 |
2.3 |
98 |
40-250B |
40 |
3.8 |
1.06 |
61.5 |
23 |
2900 |
4 |
2.3 |
77 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
40-100(I) |
40 |
8.8 |
2.44 |
13.2 |
55 |
2900 |
1.1 |
2.3 |
34 |
40-100(I)A |
40 |
8 |
2.22 |
10.6 |
60 |
2900 |
0.75 |
2.3 |
32 |
40-125(I) |
40 |
8.8 |
2.44 |
21.2 |
49 |
2900 |
1.5 |
2.3 |
38 |
40-125(I)A |
40 |
8 |
2.22 |
17 |
57 |
2900 |
1.1 |
2.3 |
33 |
40-160(I) |
40 |
8.8 |
2.44 |
33 |
45 |
2900 |
3 |
2.3 |
56 |
40-160(I)A |
40 |
8.2 |
2.28 |
29 |
44 |
2900 |
2.2 |
2.3 |
47 |
40-160(I)B |
40 |
7.3 |
2.38 |
23 |
50 |
2900 |
1.5 |
2.3 |
43 |
40-200(I) |
40 |
8.8 |
2.44 |
51.2 |
38 |
2900 |
5.5 |
2.3 |
85 |
40-200(I)A |
40 |
8.3 |
2.31 |
45.0 |
37 |
2900 |
4 |
2.3 |
75 |
40-200(I)B |
40 |
7.5 |
2.08 |
37 |
44 |
2900 |
3 |
2.3 |
63 |
40-250(I) |
40 |
8.8 |
2.44 |
81.2 |
31 |
2900 |
11 |
2.3 |
145 |
40-250(I)A |
40 |
8.2 |
2.28 |
71.0 |
38 |
2900 |
7.5 |
2.3 |
95 |
40-250(I)B |
40 |
7.6 |
2.11 |
61.4 |
37 |
2900 |
7.5 |
2.3 |
94 |
40-250(I)C |
40 |
7.1 |
1.97 |
53.2 |
36 |
2900 |
5.5 |
2.3 |
88 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
50-100 |
50 |
8.8 |
2.44 |
13.6 |
55 |
2900 |
1.1 |
2.3 |
36 |
50-100A |
50 |
8 |
2.22 |
11 |
60 |
2900 |
0.75 |
2.3 |
35 |
50-125 |
50 |
8.8 |
2.44 |
21.5 |
49 |
2900 |
1.5 |
2.3 |
43 |
50-125A |
50 |
8 |
2.22 |
17 |
57 |
2900 |
1.1 |
2.3 |
38 |
50-160 |
50 |
8.8 |
2.44 |
33 |
45 |
2900 |
3 |
2.3 |
59 |
50-160A |
50 |
8.2 |
2.28 |
29 |
44 |
2900 |
2.2 |
2.3 |
51 |
50-160B |
50 |
7.3 |
2.38 |
23 |
50 |
2900 |
1.5 |
2.3 |
47 |
50-200 |
50 |
8.8 |
2.44 |
52 |
38 |
2900 |
5.5 |
2.3 |
101 |
50-200A |
50 |
8.3 |
2.31 |
45.8 |
37 |
2900 |
4 |
2.3 |
80 |
50-200B |
50 |
7.5 |
2.08 |
37 |
44 |
2900 |
3 |
2.3 |
68 |
50-250 |
50 |
8.8 |
2.44 |
82 |
29 |
2900 |
11 |
2.3 |
160 |
50-250A |
50 |
8.2 |
2.28 |
71.5 |
38 |
2900 |
7.5 |
2.3 |
115 |
50-250B |
50 |
7.6 |
2.11 |
61.4 |
37 |
2900 |
7.5 |
2.3 |
114 |
50-250C |
50 |
7.1 |
1.97 |
53.2 |
36 |
2900 |
5.5 |
2.3 |
108 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
50-100(I) |
50 |
17.5 |
4.86 |
13.7 |
67 |
2900 |
1.5 |
2.5 |
41 |
50-100(I)A |
50 |
15.6 |
4.3 |
11 |
65 |
2900 |
1.1 |
2.5 |
36 |
50-125(I) |
50 |
17.5 |
4.86 |
21.5 |
60 |
2900 |
3 |
2.5 |
56 |
50-125(I)A |
50 |
15.6 |
4.33 |
17 |
58 |
2900 |
2.2 |
2.5 |
48 |
50-160(I) |
50 |
17.5 |
4.68 |
34.4 |
54 |
2900 |
4 |
2.5 |
72 |
50-160(I)A |
50 |
16.4 |
4.56 |
30 |
54 |
2900 |
4 |
2.5 |
71 |
50-160(I)B |
50 |
15.0 |
4.17 |
26 |
58 |
2900 |
3 |
2.5 |
59 |
50-200(I) |
50 |
17.5 |
4.86 |
52.7 |
49 |
2900 |
7.5 |
2.5 |
108 |
50-200(I)A |
50 |
16.4 |
4.56 |
46.4 |
48 |
2900 |
7.5 |
2.5 |
107 |
50-200(I)B |
50 |
15.2 |
4.22 |
40 |
55 |
2900 |
5.5 |
2.5 |
100 |
50-250(I) |
50 |
17.5 |
4.86 |
82 |
39 |
2900 |
15 |
2.5 |
175 |
50-250(I)A |
50 |
16.4 |
4.56 |
71.5 |
39 |
2900 |
11 |
2.5 |
165 |
50-250(I)B |
50 |
15 |
4.17 |
61 |
38 |
2900 |
11 |
2.5 |
165 |
50-315(I) |
50 |
17.5 |
4.86 |
128 |
30 |
2900 |
30 |
2.5 |
310 |
50-315(I)A |
50 |
16.6 |
4.61 |
115 |
30 |
2900 |
22 |
2.5 |
245 |
50-315(I)B |
50 |
15.7 |
4.36 |
103 |
39 |
2900 |
18.5 |
2.5 |
215 |
50-315(I)C |
50 |
14.4 |
4.0 |
86 |
38 |
2900 |
15 |
2.5 |
195 |
型号 |
口径
|
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
||
65-100 |
65 |
17.5 |
4.86 |
13.7 |
67 |
2900 |
1.5 |
2.5 |
46 |
65-100A |
65 |
15.6 |
4.3 |
11 |
65 |
2900 |
1.1 |
2.5 |
41 |
65-125 |
65 |
17.5 |
4.86 |
21.5 |
60 |
2900 |
3 |
2.5 |
58 |
65-125A |
65 |
15.6 |
4.33 |
17 |
58 |
2900 |
2.2 |
2.5 |
49 |
65-160 |
65 |
17.5 |
4.86 |
34.4 |
54 |
2900 |
4 |
2.5 |
75 |
65-160A |
65 |
16.4 |
4.56 |
30 |
54 |
2900 |
4 |
2.5 |
75 |
65-160B |
65 |
15.0 |
4.17 |
26 |
58 |
2900 |
3 |
2.5 |
63 |
65-200 |
65 |
17.5 |
4.86 |
52.7 |
49 |
2900 |
7.5 |
2.5 |
107 |
65-200A |
65 |
16.4 |
4.56 |
46.4 |
48 |
2900 |
7.5 |
2.5 |
107 |
65-200B |
65 |
15.2 |
4.22 |
40 |
55 |
2900 |
5.5 |
2.5 |
100 |
65-250 |
65 |
17.5 |
4.86 |
82 |
39 |
2900 |
15 |
2.5 |
180 |
65-250A |
65 |
16.4 |
4.56 |
71.5 |
39 |
2900 |
11 |
2.5 |
170 |
65-250B |
65 |
15 |
4.17 |
61 |
38 |
2900 |
11 |
2.5 |
170 |
65-315 |
65 |
17.5 |
4.86 |
127 |
32 |
2900 |
30 |
2.5 |
320 |
65-315A |
65 |
16.6 |
4.61 |
115 |
32 |
2900 |
22 |
2.5 |
255 |
65-315B |
65 |
15.7 |
4.36 |
103 |
39 |
2900 |
18.5 |
2.5 |
225 |
65-315C |
65 |
14.4 |
4.0 |
86 |
38 |
2900 |
15 |
2.5 |
205 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
65-100(I) |
65 |
35 |
9.72 |
13.8 |
67 |
2900 |
3 |
3.0 |
63 |
65-100(I)A |
65 |
31.3 |
8.7 |
11 |
66 |
2900 |
2.2 |
3.0 |
53 |
65-125(I) |
65 |
35 |
9.72 |
22 |
67 |
2900 |
5.5 |
3.0 |
99 |
65-125(I)A |
65 |
31.3 |
8.7 |
17.5 |
66 |
2900 |
4 |
3.0 |
78 |
65-160(I) |
65 |
35 |
9.72 |
35 |
63 |
2900 |
7.5 |
3.0 |
103 |
65-160(I)A |
65 |
32.7 |
9.1 |
30.6 |
62 |
2900 |
7.5 |
3.0 |
103 |
65-160(I)B |
65 |
30.3 |
8.4 |
26 |
69 |
2900 |
5.5 |
3.0 |
97 |
65-200(I) |
65 |
35 |
9.72 |
53.5 |
55 |
2900 |
15 |
3.0 |
176 |
65-200(I)A |
65 |
32.8 |
9.1 |
47 |
54 |
2900 |
11 |
3.0 |
166 |
65-200(I)B |
65 |
30.5 |
8.5 |
40.6 |
65 |
2900 |
7.5 |
3.0 |
114 |
65-250(I) |
65 |
35 |
9.72 |
83 |
52 |
2900 |
22 |
3.0 |
235 |
65-250(I)A |
65 |
32.5 |
9.0 |
73 |
52 |
2900 |
18.5 |
3.0 |
205 |
65-250(I)B |
65 |
30 |
8.3 |
62 |
58 |
2900 |
15 |
3.0 |
180 |
65-315(I) |
65 |
35 |
9.72 |
128 |
44 |
2900 |
37 |
3.0 |
350 |
65-315(I)A |
65 |
32.5 |
9.0 |
112.6 |
43 |
2900 |
30 |
3.0 |
335 |
65-315(I)B |
65 |
31 |
8.6 |
102.5 |
53 |
2900 |
30 |
3.0 |
335 |
65-315(I)C |
65 |
29 |
8.1 |
87 |
51 |
2900 |
22 |
3.0 |
270 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
80-100 |
80 |
35 |
9.72 |
13.8 |
67 |
2900 |
3 |
3.0 |
63 |
80-100A |
80 |
31.3 |
8.7 |
11 |
66 |
2900 |
2.2 |
3.0 |
54 |
80-125 |
80 |
35 |
9.72 |
22 |
67 |
2900 |
5.5 |
3.0 |
99 |
80-125A |
80 |
31.3 |
8.7 |
17.5 |
66 |
2900 |
4 |
3.0 |
79 |
80-160 |
80 |
35 |
9.72 |
35 |
63 |
2900 |
7.5 |
3.0 |
105 |
80-160A |
80 |
32.7 |
9.1 |
30.6 |
62 |
2900 |
7.5 |
3.0 |
105 |
80-160B |
80 |
30.3 |
8.4 |
26 |
69 |
2900 |
5.5 |
3.0 |
98 |
80-200 |
80 |
35 |
9.72 |
53.5 |
55 |
2900 |
15 |
3.0 |
175 |
80-200A |
80 |
32.8 |
9.1 |
47 |
54 |
2900 |
11 |
3.0 |
165 |
80-200B |
80 |
30.5 |
8.5 |
40.6 |
65 |
2900 |
7.5 |
3.0 |
115 |
80-250 |
80 |
35 |
9.72 |
83 |
52 |
2900 |
22 |
3.0 |
240 |
80-250A |
80 |
32.5 |
9.0 |
73 |
52 |
2900 |
18.5 |
3.0 |
210 |
80-250B |
80 |
30 |
8.3 |
62 |
58 |
2900 |
15 |
3.0 |
185 |
80-315 |
80 |
35 |
9.72 |
128 |
43 |
2900 |
37 |
3.0 |
355 |
80-315A |
80 |
32.5 |
9.0 |
112.6 |
43 |
2900 |
30 |
3.0 |
340 |
80-315B |
80 |
31 |
8.6 |
102.5 |
53 |
2900 |
30 |
3.0 |
340 |
80-315C |
80 |
29 |
8.1 |
98 |
51 |
2900 |
22 |
3.0 |
275 |
80-350 |
80 |
35 |
9.72 |
146 |
55 |
2900 |
55 |
3.0 |
570 |
80-350A |
80 |
31 |
8.6 |
138.4 |
65 |
2900 |
45 |
3.0 |
470 |
80-350B |
80 |
29 |
8.1 |
131.4 |
63 |
2900 |
37 |
3.0 |
440 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
80-100(I) |
80 |
70 |
19.4 |
13.6 |
66 |
2900 |
5.5 |
4.5 |
108 |
80-100(I)A |
80 |
62.6 |
17.4 |
11 |
64 |
2900 |
4 |
4.5 |
87 |
80-125(I) |
80 |
70 |
19.4 |
23.5 |
70 |
2900 |
11 |
4.5 |
163 |
80-125(I)A |
80 |
62.6 |
17.4 |
19 |
68 |
2900 |
7.5 |
4.5 |
113 |
80-160(I) |
80 |
70 |
19.4 |
36.5 |
70 |
2900 |
15 |
4.5 |
184 |
80-160(I)A |
80 |
65.4 |
18.2 |
32 |
68 |
2900 |
11 |
4.5 |
174 |
80-160(I)B |
80 |
60.6 |
16.8 |
72 |
72 |
2900 |
11 |
4.5 |
174 |
80-200(I) |
80 |
70 |
19.4 |
54 |
65 |
2900 |
22 |
4.0 |
251 |
80-200(I)A |
80 |
65.4 |
18.2 |
47.5 |
64 |
2900 |
18.5 |
4.0 |
220 |
80-200(I)B |
80 |
61 |
16.9 |
41 |
71 |
2900 |
15 |
4.0 |
198 |
80-250(I) |
80 |
70 |
19.4 |
87 |
62 |
2900 |
37 |
4.0 |
330 |
80-250(I)A |
80 |
65.4 |
18.2 |
76 |
61 |
2900 |
30 |
4.0 |
315 |
80-250(I)B |
80 |
61 |
16.9 |
65 |
66 |
2900 |
30 |
4.0 |
315 |
80-315(I) |
80 |
70 |
19.4 |
132 |
55 |
2900 |
75 |
4.0 |
675 |
80-315(I)A |
80 |
66.5 |
18.5 |
119 |
55 |
2900 |
55 |
4.0 |
535 |
80-315(I)B |
80 |
63 |
17.5 |
106.6 |
65 |
2900 |
45 |
4.0 |
420 |
80-315(I)C |
80 |
58 |
16.1 |
90 |
63 |
2900 |
37 |
4.0 |
366 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
100-100 |
100 |
70 |
19.4 |
13.6 |
66 |
2900 |
5.5 |
4.5 |
113 |
100-100A |
100 |
62.6 |
17.4 |
11 |
64 |
2900 |
4 |
4.5 |
91 |
100-125 |
100 |
70 |
19.4 |
23.5 |
70 |
2900 |
11 |
4.5 |
169 |
100-125A |
100 |
62.6 |
17.4 |
19 |
68 |
2900 |
7.5 |
4.5 |
118 |
100-160 |
100 |
70 |
19.4 |
36.5 |
70 |
2900 |
15 |
4.5 |
191 |
100-160A |
100 |
65.4 |
18.2 |
32 |
68 |
2900 |
11 |
4.5 |
181 |
100-160B |
100 |
60.6 |
16.8 |
27 |
72 |
2900 |
11 |
4.5 |
181 |
100-200 |
100 |
70 |
19.4 |
54 |
65 |
2900 |
22 |
4.0 |
245 |
100-200A |
100 |
65.4 |
18.2 |
47.5 |
64 |
2900 |
18.5 |
4.0 |
215 |
100-200B |
100 |
61 |
16.9 |
41 |
71 |
2900 |
15 |
4.0 |
193 |
100-250 |
100 |
70 |
19.4 |
37 |
62 |
2900 |
37 |
4.0 |
345 |
100-250A |
100 |
65.4 |
18.2 |
76 |
61 |
2900 |
30 |
4.0 |
330 |
100-250B |
100 |
61 |
16.9 |
65 |
66 |
2900 |
30 |
4.0 |
330 |
100-315 |
100 |
70 |
19.4 |
132 |
55 |
2900 |
75 |
4.0 |
689 |
100-315A |
100 |
66.5 |
18.5 |
119 |
65 |
2900 |
55 |
4.0 |
549 |
100-315B |
100 |
63 |
17.5 |
106.6 |
65 |
2900 |
45 |
4.0 |
439 |
100-315C |
100 |
58 |
16.1 |
90 |
63 |
2900 |
37 |
4.0 |
385 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
100-100(I) |
100 |
96 |
26.7 |
14 |
64 |
2900 |
11 |
4.5 |
115 |
100-125(I) |
100 |
96 |
26.7 |
24 |
62 |
2900 |
15 |
4.5 |
168 |
100-125(I)A |
100 |
84 |
23.3 |
20 |
64 |
2900 |
11 |
4.5 |
168 |
100-160(I) |
100 |
96 |
26.7 |
36 |
69 |
2900 |
22 |
5.6 |
210 |
100-160(I)A |
100 |
84 |
23.3 |
32 |
66 |
2900 |
18.5 |
5.0 |
210 |
100-200(I) |
100 |
96 |
26.7 |
53 |
69 |
2900 |
37 |
5.2 |
402 |
100-200(I)A |
100 |
84 |
23.3 |
48 |
64 |
2900 |
30 |
4.5 |
395 |
100-200(I)B |
100 |
60 |
16.7 |
43 |
72 |
2900 |
22 |
4.5 |
360 |
100-250(I) |
100 |
96 |
26.7 |
83 |
65 |
2900 |
55 |
4.8 |
560 |
100-250(I)A |
100 |
84 |
23.3 |
75 |
60 |
2900 |
45 |
4.5 |
420 |
100-250(I)B |
100 |
60 |
16.7 |
68 |
70 |
2900 |
37 |
4.5 |
400 |
100-350 |
100 |
60 |
16.7 |
153.6 |
72 |
2900 |
90 |
4.0 |
950 |
100-350A |
100 |
61 |
16.9 |
145.6 |
75 |
2900 |
75 |
4.0 |
830 |
100-350B |
100 |
58 |
16.1 |
138.6 |
75 |
2900 |
55 |
4.0 |
600 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
125-100 |
125 |
96 |
26.7 |
13 |
82 |
2900 |
11 |
4.0 |
180 |
125-100A |
125 |
86 |
23.9 |
10.4 |
77 |
2900 |
7.5 |
4.0 |
125 |
125-125 |
125 |
96 |
26.7 |
22.6 |
80 |
2900 |
15 |
4.0 |
220 |
125-125A |
125 |
86 |
23.9 |
18 |
77 |
2900 |
11 |
4.0 |
210 |
125-160 |
125 |
96 |
26.7 |
36 |
78 |
2900 |
22 |
4.0 |
265 |
125-160A |
125 |
90 |
25 |
31.5 |
76 |
2900 |
18.5 |
4.0 |
230 |
125-160B |
125 |
83 |
21.7 |
27 |
73 |
2900 |
15 |
4.0 |
215 |
125-200 |
125 |
96 |
26.7 |
55 |
77 |
2900 |
37 |
5.5 |
395 |
125-200A |
125 |
90 |
25 |
48.4 |
76 |
2900 |
30 |
5.5 |
380 |
125-200B |
125 |
83 |
21.7 |
41.3 |
75 |
2900 |
22 |
5.5 |
320 |
125-250 |
125 |
96 |
26.7 |
87 |
75 |
2900 |
55 |
5.0 |
580 |
125-250A |
125 |
90 |
25 |
76 |
74 |
2900 |
45 |
5.5 |
490 |
125-250B |
125 |
83 |
21.7 |
65 |
73 |
2900 |
37 |
5.5 |
430 |
125-315 |
125 |
96 |
26.7 |
133 |
70 |
2900 |
90 |
5.0 |
790 |
125-315A |
125 |
90 |
25 |
117 |
70 |
2900 |
75 |
5.0 |
710 |
125-315B |
125 |
86 |
23.9 |
106.4 |
69 |
2900 |
75 |
5.0 |
705 |
125-315C |
125 |
80.5 |
22.4 |
96 |
67 |
2900 |
55 |
5.0 |
585 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
150-125 |
150 |
96 |
26.7 |
22.6 |
66 |
2900 |
11 |
4.0 |
210 |
150-125A |
150 |
90 |
25 |
18 |
77 |
2900 |
7.5 |
4.0 |
130 |
150-160 |
150 |
96 |
26.7 |
36 |
75 |
2900 |
22 |
4.0 |
270 |
150-160A |
150 |
90 |
25 |
32 |
76 |
2900 |
18.5 |
4.0 |
230 |
150-160B |
150 |
84 |
23.3 |
27 |
73 |
2900 |
15 |
4.0 |
220 |
150-200 |
150 |
140 |
38.9 |
13.8 |
68 |
1450 |
15 |
3.0 |
265 |
150-200A |
150 |
125 |
34.7 |
11 |
66 |
1450 |
11 |
3.0 |
244 |
150-200B |
150 |
84 |
23.3 |
41 |
75 |
2900 |
22 |
4.0 |
275 |
150-250 |
150 |
140 |
38.9 |
21.8 |
73 |
1450 |
18.5 |
3.0 |
300 |
150-250A |
150 |
129 |
35.8 |
18.5 |
72 |
1450 |
15 |
3.0 |
262 |
150-250B |
150 |
117 |
32.5 |
15.2 |
76 |
1450 |
11 |
3.0 |
241 |
150-315 |
150 |
140 |
38.9 |
33.8 |
70 |
1450 |
30 |
2.5 |
410 |
150-315A |
150 |
131 |
36.4 |
29.5 |
69 |
1450 |
22 |
3.5 |
335 |
150-315B |
150 |
121 |
33.5 |
25 |
76 |
1450 |
18.5 |
3.5 |
315 |
150-350 |
150 |
96 |
26.7 |
153.6 |
80 |
2900 |
110 |
5.5 |
970 |
150-350A |
150 |
90 |
25 |
145.6 |
70 |
2900 |
90 |
5.2 |
790 |
150-350B |
150 |
84 |
23.3 |
138.6 |
65 |
2900 |
75 |
5.5 |
705 |
150-400 |
150 |
140 |
38.9 |
53 |
68 |
1450 |
45 |
3.5 |
490 |
150-400A |
150 |
131 |
36.4 |
46.6 |
67 |
1450 |
37 |
3.5 |
454 |
150-400B |
150 |
122 |
33.9 |
40 |
73 |
1450 |
30 |
3.5 |
435 |
150-400C |
150 |
112 |
31.1 |
34 |
71 |
1450 |
22 |
3.5 |
365 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
150-250(I) |
150 |
120 |
33.3 |
87 |
65 |
2900 |
75 |
4.5 |
702 |
150-250(I)A |
150 |
112 |
31.1 |
76 |
64 |
2900 |
55 |
4.5 |
561 |
150-250(I)B |
150 |
104 |
28.9 |
65 |
63 |
2900 |
45 |
4.5 |
460 |
150-315(I) |
150 |
120 |
33.3 |
133 |
58 |
2900 |
110 |
4.5 |
980 |
150-315(I)A |
150 |
112 |
31.1 |
116 |
57 |
2900 |
90 |
4.5 |
800 |
150-315(I)B |
150 |
104 |
28.9 |
100 |
55 |
2900 |
75 |
4.5 |
724 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
200-200 |
200 |
140 |
38.9 |
13.8 |
68 |
1450 |
15 |
3.0 |
265 |
200-200A |
200 |
125 |
34.7 |
11 |
66 |
1450 |
11 |
3.0 |
244 |
200-250 |
200 |
140 |
21.8 |
21.8 |
73 |
1450 |
18.5 |
3.0 |
305 |
200-250A |
200 |
129 |
18.5 |
18.5 |
72 |
1450 |
15 |
3.0 |
267 |
200-250B |
200 |
117 |
15.2 |
15.2 |
76 |
1450 |
11 |
3.0 |
246 |
200-315 |
200 |
140 |
33.8 |
33.8 |
70 |
1450 |
30 |
3.5 |
417 |
200-315A |
200 |
131 |
29.5 |
29.5 |
69 |
1450 |
22 |
3.5 |
342 |
200-315B |
200 |
121 |
25 |
25 |
76 |
1450 |
18.5 |
3.5 |
322 |
200-400 |
200 |
140 |
53 |
53 |
68 |
1450 |
45 |
3.5 |
498 |
200-400A |
200 |
131 |
46.6 |
46.6 |
67 |
1450 |
37 |
3.5 |
462 |
200-400B |
200 |
122 |
40 |
40 |
73 |
1450 |
30 |
3.5 |
443 |
200-400C |
200 |
112 |
34 |
34 |
71 |
1450 |
22 |
3.5 |
373 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
200-200(I) |
200 |
280 |
77.8 |
13.4 |
70 |
1450 |
22 |
4.0 |
382 |
200-200(I)A |
200 |
250 |
69.4 |
10.7 |
68 |
1450 |
18.5 |
4.0 |
346 |
200-250(I) |
200 |
280 |
77.8 |
22.2 |
75 |
1450 |
30 |
4.0 |
475 |
200-250(I)A |
200 |
250 |
69.4 |
18 |
73 |
1450 |
22 |
4.0 |
405 |
200-250(I)B |
200 |
226 |
62.8 |
14.4 |
70 |
1450 |
18.5 |
4.0 |
387 |
200-315(I) |
200 |
280 |
77.8 |
36 |
73 |
1450 |
55 |
4.0 |
675 |
200-315(I)A |
200 |
262 |
72.8 |
31.5 |
72 |
1450 |
45 |
4.0 |
560 |
200-315(I)B |
200 |
242 |
67.3 |
27 |
78 |
1450 |
37 |
4.0 |
535 |
200-400(I) |
200 |
280 |
77.8 |
54.5 |
75 |
1450 |
75 |
4.0 |
830 |
200-400(I)A |
200 |
262 |
72.8 |
48 |
80 |
1450 |
75 |
4.0 |
830 |
200-400(I)B |
200 |
242 |
67.2 |
41.4 |
78 |
1450 |
55 |
5.0 |
685 |
200-400(I)C |
200 |
224 |
62.2 |
34.9 |
76 |
1450 |
45 |
5.0 |
580 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
250-250 |
250 |
350 |
97.2 |
22 |
78 |
1450 |
45 |
5.0 |
620 |
250-250A |
250 |
300 |
83.3 |
18.3 |
76 |
1450 |
37 |
5.0 |
550 |
250-235 |
250 |
300 |
83.3 |
14 |
73 |
1480 |
22 |
4.5 |
410 |
250-300 |
250 |
300 |
83.3 |
22 |
78 |
1480 |
37 |
4.5 |
550 |
250-315 |
250 |
350 |
97.2 |
34 |
76 |
1450 |
75 |
5.5 |
890 |
250-315A |
250 |
300 |
83.3 |
29.5 |
74 |
1450 |
55 |
5.5 |
690 |
250-315B |
250 |
260 |
72.2 |
25 |
70 |
1450 |
45 |
5.5 |
620 |
250-400 |
250 |
300 |
83.3 |
54.5 |
72 |
1480 |
90 |
4.5 |
1530 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
300-235 |
300 |
480 |
133.3 |
20 |
77 |
970 |
55 |
5.0 |
1120 |
300-235A |
300 |
438 |
121.7 |
16.5 |
75 |
970 |
45 |
5.0 |
1030 |
300-235B |
300 |
400 |
111.1 |
14 |
73 |
970 |
37 |
5.0 |
890 |
300-300 |
300 |
480 |
133.3 |
31 |
77 |
970 |
75 |
5.0 |
1350 |
300-300A |
300 |
444 |
123.3 |
26.5 |
76 |
970 |
75 |
5.0 |
1350 |
300-300B |
300 |
415 |
115.3 |
23 |
79 |
970 |
55 |
5.0 |
1170 |
300-380 |
300 |
480 |
133.3 |
48 |
84 |
970 |
132 |
5.0 |
1900 |
300-380A |
300 |
444 |
123.3 |
41.4 |
80 |
970 |
110 |
5.0 |
1700 |
300-380B |
300 |
409 |
113.6 |
35 |
78 |
970 |
90 |
5.0 |
1530 |
300-235(I) |
300 |
718 |
199.4 |
44.6 |
82 |
1450 |
160 |
5.5 |
1680 |
300-235(I)A |
300 |
642 |
178.3 |
35.7 |
80 |
1450 |
132 |
5.5 |
1400 |
电机功率 |
轴 承 |
机械密封 |
0.18KW、0.12KW |
201 |
104-12 |
0.25KW、0.37KW |
202 |
104-14 |
0.55KW、0.75KW、 |
|
109-18 |
1.1KW-2、1.1KW-4、 1.5KW、2.2KW-2 |
|
109-20 |
2.2KW-4、3KW、4KW、 5.5KW、7.5KW-2 |
|
109-25 |
7.5KW-4、11KW、15KW、 18.5KW-2、22KW-2 |
|
109-35 |
18.5KW-4、22KW-4、30KW、37KW、45KW、75KW-2、90KW-2 |
|
109-45 |
55KW、75KW-4、37KW-6 |
|
109-55 |
管径mm |
流量(L/S) |
|||||||||||||||||||||||
1 |
2 |
4 |
6 |
8 |
10 |
|
||||||||||||||||||
25 |
3.2 |
13 |
|
|
|
|
||||||||||||||||||
38 |
3.5 |
14 |
15 |
|
|
|
15 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
0.8 |
3.1 |
13 |
29 |
|
|
|
|
25 |
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
65 |
|
0.8 |
3.2 |
7.1 |
13 |
20 |
|
|
|
|
40 |
50 |
|
|||||||||||
75 |
|
0.4 |
1.6 |
3.3 |
5.9 |
9.6 |
21.6 |
|
|
|
|
|
60 |
70 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
0.4 |
0.8 |
1.3 |
2.1 |
6.8 |
8.6 |
13 |
19. |
|
|
|
|
80 |
90 |
|
|||||||
125 |
|
|
|
0.2 |
0.4 |
0.6 |
1.3 |
2.7 |
4.1 |
5.9 |
10. |
|
|
|
|
|
100 |
110 |
|
|
|
|
|
|
150 |
|
|
|
|
0.1 |
0.2 |
0.5 |
1.1 |
1.6 |
2.3 |
4.2 |
6.4 |
9.4 |
|
|
|
|
|
120 |
130 |
|
|||
175 |
|
|
|
|
|
0.1 |
0.2 |
0.5 |
0.7 |
1.0 |
1.9 |
2.9 |
4.3 |
5.8 |
7.7 |
9.6 |
|
|
|
|
140 |
160 |
|
|
200 |
|
|
|
|
|
|
0.1 |
0.2 |
0.3 |
0.5 |
0.9 |
1.5 |
2.1 |
2.9 |
3.7 |
4.7 |
6.1 |
7.2 |
8.5 |
|
|
|
180 |
200 |
250 |
|
|
|
|
|
|
|
0.1 |
0.1 |
0.2 |
0.3 |
0.5 |
0.7 |
0.9 |
1.2 |
1.5 |
1.9 |
2.3 |
2.8 |
3.3 |
3.7 |
4.9 |
5.2 |
|
300 |
|
|
|
|
|
|
|
|
|
0.1 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.9 |
1.1 |
1.3 |
1.5 |
2.0 |
2.4 |
3.0 |
ISG、IRG、IHG立式管道离心泵-故障原因及排除方法
故障现象 |
可能产生的原因 |
排除方法 |
1、水泵不出水 |
a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。 |
a、检查,去除阻塞物 |
2、水泵流量不足 |
a、先按1.原因检查。 |
a、先按1.排除 |
3、功率过大 |
a、超过额定流量使用。 |
a、调节流量关小出口阀门。 |
4、杂音振动 |
a、管路支撑不稳。 |
a、稳固管路 |
5、电机发热 |
a、流量过大、超载运行。 |
a、关小出口阀。 |
6、水泵漏水 |
a、机械密封磨损。 |
a、更换。 |
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
