详细信息:

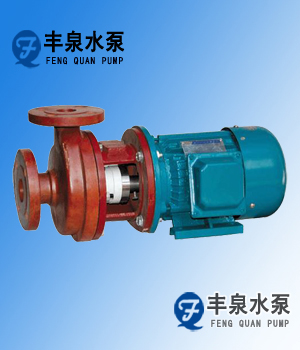

S型、FS型、SL型、SY型、WSY型、FSY型系列玻璃钢离心泵,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀,耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理,消耗功率少。
使用范围 :
本泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

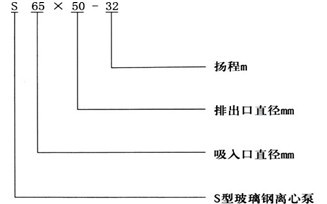

S型玻璃钢离心泵型号意义:
S型玻璃钢离心泵性能参数:
型号 |
流量 Q m3/h |
扬程 H m |
转速 n r/min |
效率 η % |
汽蚀余量 (NPSH)r m |
电机功率 N kW |
S25×25-12.5 |
3.2 |
12.5 |
2900 |
41 |
3 |
0.55/0.75 |
S40×32-20 |
6.3 |
20 |
2900 |
50 |
3 |
1.1/1.5 |
S40×32-32 |
6.3 |
32 |
2900 |
45 |
3 |
2.2/3 |
S50×40-20 |
12.5 |
20 |
2900 |
53 |
3 |
2.2/3 |
S50×32-32 |
12.5 |
32 |
2900 |
5l |
3 |
4.0/5.5 |
S65×50-20 |
25 |
20 |
2900 |
64 |
3 |
3.0/4 |
S65×50-25 |
25 |
25 |
2900 |
6l |
3 |
3.0/4 |
S65×50-32 |
25 |
32 |
2900 |
60 |
3 |
5.5/7.5 |
S80×65-32 |
50 |
32 |
2900 |
69 |
4 |
7.5/11 |
S100×80-50 |
100 |
50 |
2900 |
73 |
5 |
22/30 |

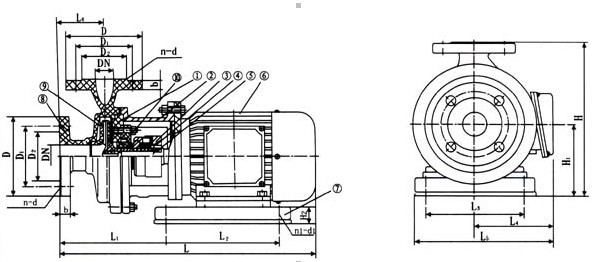

S型玻璃钢离心泵结构图及外形尺寸:
S25×25-12.5至S50×40-20外形尺寸
1 |
泵盖 |
|
2 |
联接架 |
|
3 |
机械密封 |
|
4 |
轴套 |
|
5 |
轴 |
|
6 |
电机 |
|
7 |
底座 |
|
8 |
泵体 |
|
9 |
叶轮 |
|
10 |
密封压盖 |
丰泉水泵订货说明以及后期维护说明
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
