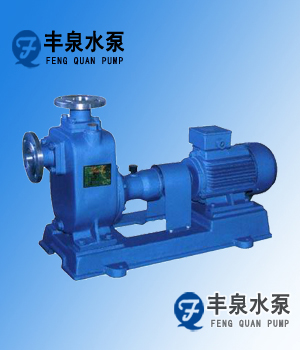

ZWP无堵塞不锈钢自吸排污泵--产品介绍
不锈钢自吸排污泵该泵集自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的独特设计,不需安装底阀和灌引水,可吸排含有大颗粒固体直径为出口口径的60%和纤维长度为出口口径5倍的杂质液体,其自吸高度5米,可广泛适用于轻工、造纸、纺织、食品、化工、电业、矿山、市政排污工程和河塘养殖等行业,它是目前我国抽送含有固体颗粒、纤维、浆料和混合悬浮介质的最理想的杂质泵。是根据国内外有关技术资料吸收、消化、改进后研制而成的节能泵类产品。
ZWP无堵塞不锈钢自吸排污泵--使用条件
1、不锈钢自吸泵环境温度≤50℃,相对湿度<95℃,介质温度≤80℃特殊要求可达200℃。
2、不锈钢自吸泵介质PH值铸铁材质6-9,不锈钢2-13。
3、不锈钢自吸泵介质重度不超过1240kg/m3。
4、不锈钢自吸泵自吸高度不能超过规定值4.5-5.5米,吸入管长度≤10米。
5、不锈钢自吸泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
ZWP无堵塞不锈钢自吸排污泵--工作原理
ZWP不锈钢排污泵,主要由电机、泵轴、挡水圈、机械密封、泵盖、泵体、叶轮、密封环、放水栓、底盖板、底盘、气液分离管、出水接管、加水阀、止回阀片、进口接管等组成。泵的结构见图。
泵的工作原理:泵体内设有储液腔,并能过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流处混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气流分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
ZWP无堵塞不锈钢自吸排污泵--性能参数
|
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
