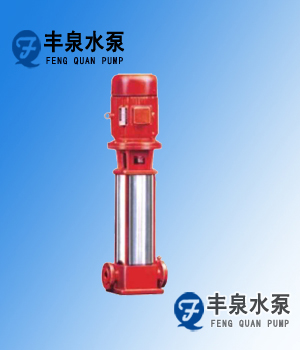

XBD-GDL系列立式多级消防泵--产品简介及特点
本单位在原有立式多级泵基础上根据消防泵的最新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品。该系列泵在性能、结构、材料和配套上均满足消防泵的要求。由于采用优秀的水力模型,因此该系列泵具有满足用户要求;采用立式泵结构,具有效率高、性能范围广的特点,可列好地节省占地面积的优点;采用优质轴承和优质电机,使泵运行更为安全可靠、噪声低、振动小;采用水力平衡轴向力,减少平衡鼓,可使运行更为平稳;其轴封有机械密封和填料密封两种形式;该泵还具有进出口水法兰管线布置、转速高、重量经等特点。
XBD-GDL系列立式多级消防泵--应用范围
适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。
XBD-GDI系列立式多级消防泵--性能范围
流量: 5~115L/s 扬程: 20~230m 功率: 3~200KW
XBD-GDL系列立式多级消防泵--工作条件
1、可输送清水或物理化学性质类似于清水的无腐蚀性介质,其固体不溶物不超过0.1%。
2、介质温度:-15℃~120℃。
3、最大工作压力:XBD型泵:≤2.5MPa,即系统压力+扬程≤2.5MPa,XBD(I)型泵:≤2.0MPa。
4、环境温度不大于40℃,相对湿度小于95%。

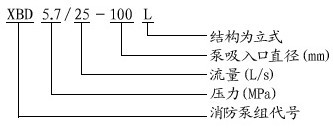

XBD-GDL系列立式多级消防泵—型号说明
XBD-GDL系列立式多级消防泵--性能参数
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
|
(L/s) |
(m3/h) |
||||||||
XBD3.60/0.56-(I)25×3 |
3 |
0.39 |
1.4 |
36 |
2900 |
1.1 |
23 |
2.9 |
58 |
XBD4.80/0.56-(I)25×4 |
4 |
48 |
2900 |
1.1 |
2.9 |
62 |
|||
XBD6.00/0.56-(I)25×5 |
5 |
60 |
2900 |
2 |
2.9 |
68 |
|||
XBD7.20/0.56-(I)25×6 |
6 |
72 |
2900 |
2 |
2.9 |
72 |
|||
XBD8.40/0.56-(I)25×7 |
7 |
84 |
2900 |
2 |
2.9 |
78 |
|||
XBD9.60/0.56-(I)25×8 |
8 |
96 |
2900 |
2.2 |
2.9 |
82 |
|||
XBD10.8/0.56-(I)25×9 |
9 |
108 |
2900 |
2 |
2.9 |
86 |
|||
XBD12.0/0.56-(I)25×10 |
10 |
120 |
2900 |
3 |
2.9 |
98 |
|||
XBD13.2/0.56-(I)25×11 |
11 |
132 |
2900 |
3 |
2.9 |
102 |
|||
XBD14.4/0.56-(I)25×12 |
12 |
144 |
2900 |
3 |
2.9 |
|
|||
XBD15.6/0.56-(I)25×13 |
13 |
156 |
2900 |
4 |
2.9 |
|
|||
XBD16.8/0.56-(I)25×14 |
14 |
168 |
2900 |
4 |
2.9 |
|
|||
XBD18.0/0.56-(I)25×15 |
15 |
180 |
2900 |
4 |
2.9 |
|
|||
XBD3.3/1.11-(I)25×3 |
3 |
0.78 |
2.8 |
33 |
2900 |
1.1 |
32 |
2.9 |
58 |
XBD4.4/1.11-(I)25×4 |
4 |
44 |
2900 |
1.5 |
2.9 |
65 |
|||
XBD5.5/1.11-(I)25×5 |
5 |
55 |
2900 |
2.2 |
2.9 |
72 |
|||
XBD6.6/1.11-(I)25×6 |
6 |
66 |
2900 |
2.2 |
2.9 |
76 |
|||
XBD7.7/1.11-(I)25×7 |
7 |
77 |
2900 |
3 |
2.9 |
86 |
|||
XBD8.8/1.11-(I)25×8 |
8 |
88 |
2900 |
3 |
2.9 |
90 |
|||
XBD9.9/1.11-(I)25×9 |
9 |
99 |
2900 |
3 |
2.9 |
94 |
|||
XBD11/1.11-(I)25×10 |
10 |
110 |
2900 |
4 |
2.9 |
110 |
|||
XBD12.1/1.11-(I)25×11 |
11 |
121 |
2900 |
4 |
2.9 |
114 |
|||
XBD13.2/1.11-(I)25×12 |
12 |
132 |
2900 |
4 |
2.9 |
|
|||
XBD14.3/1.11-(I)25×13 |
13 |
143 |
2900 |
4 |
2.9 |
|
|||
XBD15.4/1.11-(I)25×14 |
14 |
154 |
2900 |
5.5 |
2.9 |
|
|||
XBD16.5/1.11-(I)25×15 |
15 |
165 |
2900 |
5.5 |
2.9 |
|
|||
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
|
(L/s) |
(m3/h) |
||||||||
XBD3.6/1.67-(I)40×3 |
3 |
1.17 |
4.2 |
36 |
2900 |
1.5 |
43 |
2.9 |
72 |
XBD4.8/1.67-(I)40×4 |
4 |
48 |
2900 |
2.2 |
2.9 |
78 |
|||
XBD6.0/1.67-(I)40×5 |
5 |
60 |
2900 |
2.2 |
2.9 |
82 |
|||
XBD7.2/1.67-(I)40×6 |
6 |
72 |
2900 |
3 |
2.9 |
92 |
|||
XBD8.4/1.67-(I)40×7 |
7 |
84 |
2900 |
3 |
2.9 |
96 |
|||
XBD9.6/1.67-(I)40×8 |
8 |
96 |
2900 |
4 |
2.9 |
112 |
|||
XBD10.8/1.67-(I)40×9 |
9 |
108 |
2900 |
4 |
2.9 |
116 |
|||
XBD12.0/1.67-(I)40×10 |
10 |
120 |
2900 |
4 |
2.9 |
120 |
|||
XBD13.2/1.67-(I)40×11 |
11 |
132 |
2900 |
5.5 |
2.9 |
140 |
|||
XBD14.4/1.67-(I)40×12 |
12 |
144 |
2900 |
5.5 |
2.9 |
|
|||
XBD15.6/1.67-(I)40×13 |
13 |
156 |
2900 |
7.5 |
2.9 |
|
|||
XBD16.8/1.67-(I)40×14 |
14 |
168 |
2900 |
7.5 |
2.9 |
|
|||
XBD18.0/1.67-(I)40×15 |
15 |
180 |
2900 |
7.5 |
2.9 |
|
|||
XBD3.0/3.33-(I)50×2 |
2 |
2.33 |
8.4 |
30 |
2900 |
2.2 |
49 |
3.5 |
113 |
XBD4.5/3.33-(I)50×3 |
3 |
45 |
2900 |
3 |
3.5 |
129 |
|||
XBD6.0/3.33-(I)50×4 |
4 |
60 |
2900 |
4 |
3.5 |
149 |
|||
XBD7.5/3.33-(I)50×5 |
5 |
75 |
2900 |
5.5 |
3.5 |
181 |
|||
XBD9.0/3.33-(I)50×6 |
6 |
90 |
2900 |
5.5 |
3.5 |
190 |
|||
XBD10.5/3.33-(I)50×7 |
7 |
105 |
2900 |
7.5 |
3.5 |
204 |
|||
XBD12/3.33-(I)50×8 |
8 |
120 |
2900 |
7.5 |
3.5 |
212 |
|||
XBD13.5/3.33-(I)50×9 |
9 |
135 |
2900 |
11 |
3.5 |
265 |
|||
XBD15/3.33-(I)50×10 |
10 |
150 |
2900 |
11 |
3.5 |
273 |
|||
XBD3/5-(I)50×2 |
2 |
3.50 |
12.6 |
30 |
2900 |
3 |
54 |
4.0 |
122 |
XBD4.5/5-(I)50×3 |
3 |
45 |
2900 |
4 |
4.0 |
142 |
|||
XBD6.0/5-(I)50×4 |
4 |
60 |
2900 |
5.5 |
4.0 |
175 |
|||
XBD7.5/5-(I)50×5 |
5 |
75 |
2900 |
7.5 |
4.0 |
189 |
|||
XBD9.0/5-(I)50×6 |
6 |
90 |
2900 |
7.5 |
4.0 |
198 |
|||
XBD10.5/5-(I)50×7 |
7 |
105 |
2900 |
11 |
4.0 |
252 |
|||
XBD12/5-(I)50×8 |
8 |
120 |
2900 |
11 |
4.0 |
261 |
|||
XBD13.5/5-(I)50×9 |
9 |
135 |
2900 |
15 |
4.0 |
280 |
|||
XBD15/5-(I)50×10 |
10 |
150 |
2900 |
15 |
4.0 |
289 |
|||
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
|
(L/s) |
(m3/h) |
||||||||
XBD2.4/10-(I)65×2 |
2 |
5.00 |
18 |
24 |
2900 |
3 |
54 |
4.0 |
122 |
XBD3.6/10-(I)65×3 |
3 |
36 |
2900 |
4 |
4.0 |
142 |
|||
XBD4.8/10-(I)65×4 |
4 |
48 |
2900 |
5.5 |
4.0 |
175 |
|||
XBD6.0/10-(I)65×5 |
5 |
60 |
2900 |
7.5 |
4.0 |
189 |
|||
XBD7.2/10-(I)65×6 |
6 |
72 |
2900 |
7.5 |
4.0 |
252 |
|||
XBD8.4/10-(I)65×7 |
7 |
84 |
2900 |
11 |
4.0 |
261 |
|||
XBD9.6/10-(I)65×8 |
8 |
96 |
2900 |
11 |
4.0 |
280 |
|||
XBD10.8/10-(I)65×9 |
9 |
108 |
2900 |
15 |
4.0 |
289 |
|||
XBD12/10-(I)65×10 |
10 |
120 |
2900 |
15 |
4.0 |
20 |
|||
XBD13.2/10-(I)65×11 |
11 |
132 |
2900 |
15 |
4.0 |
|
|||
XBD14.4/10-(I)65×12 |
12 |
144 |
2900 |
18.5 |
4.0 |
|
|||
XBD2.4/15-(I)80×2 |
2 |
7.00 |
25.2 |
24 |
2900 |
4 |
59 |
4.2 |
193 |
XBD3.6/15-(I)80×3 |
3 |
36 |
2900 |
5.5 |
4.2 |
227 |
|||
XBD4.8/15-(I)80×4 |
4 |
48 |
2900 |
7.5 |
4.2 |
244 |
|||
XBD6.0/15-(I)80×5 |
5 |
60 |
2900 |
11 |
4.2 |
292 |
|||
XBD7.2/15-(I)80×6 |
6 |
72 |
2900 |
11 |
4.2 |
302 |
|||
XBD8.4/15-(I)80×7 |
7 |
84 |
2900 |
15 |
4.2 |
322 |
|||
XBD9.6/15-(I)80×8 |
8 |
96 |
2900 |
15 |
4.2 |
332 |
|||
XBD10.8/15-(I)80×9 |
9 |
108 |
2900 |
18.5 |
4.2 |
365 |
|||
XBD12/15-(I)80×10 |
10 |
120 |
2900 |
18.5 |
4.2 |
375 |
|||
XBD2.8/20-(I)100×2 |
2 |
10.00 |
36 |
28 |
2900 |
7.5 |
62 |
4.0 |
218 |
XBD4.2/20-(I)100×3 |
3 |
42 |
2900 |
11 |
4.0 |
267 |
|||
XBD5.6/20-(I)100×4 |
4 |
56 |
2900 |
15 |
4.0 |
287 |
|||
XBD7.0/20-(I)100×5 |
5 |
70 |
2900 |
18.5 |
4.0 |
320 |
|||
XBD8.4/20-(I)100×6 |
6 |
84 |
2900 |
18.5 |
4.0 |
330 |
|||
XBD9.8/20-(I)100×7 |
7 |
98 |
2900 |
22 |
4.0 |
373 |
|||
XBD11.2/20-(I)100×8 |
8 |
112 |
2900 |
30 |
4.0 |
400 |
|||
XBD12.6/20-(I)100×9 |
9 |
126 |
2900 |
30 |
4.0 |
421 |
|||
XBD14/20-(I)100×10 |
10 |
140 |
2900 |
37 |
4.0 |
432 |
|||
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
|
(L/s) |
(m3/h) |
||||||||
XBD2.8/20-(I)100×2 |
2 |
14.00 |
50.4 |
28 |
2900 |
11 |
64 |
4.5 |
276 |
XBD4.2/20-(I)100×3 |
3 |
42 |
2900 |
15 |
4.5 |
298 |
|||
XBD5.6/20-(I)100×4 |
4 |
56 |
2900 |
18.5 |
4.5 |
336 |
|||
XBD7.0/20-(I)100×5 |
5 |
70 |
2900 |
22 |
4.5 |
381 |
|||
XBD8.4/20-(I)100×6 |
6 |
84 |
2900 |
30 |
4.5 |
453 |
|||
XBD9.8/20-(I)100×7 |
7 |
98 |
2900 |
30 |
4.5 |
466 |
|||
XBD11.2/20-(I)100×8 |
8 |
112 |
2900 |
37 |
4.5 |
493 |
|||
XBD12.6/20-(I)100×9 |
9 |
126 |
2900 |
37 |
4.5 |
582 |
|||
XBD14/20-(I)100×10 |
10 |
140 |
2900 |
45 |
4.5 |
595 |
|||
XBD4.0/30-(I)125×2 |
2 |
20.83 |
75 |
40 |
2900 |
18.5 |
65 |
4.5 |
292 |
XBD6.0/30-(I)125×3 |
3 |
60 |
2900 |
30 |
4.5 |
430 |
|||
XBD8.0/30-(I)125×4 |
4 |
80 |
2900 |
37 |
4.5 |
463 |
|||
XBD10.0/30-(I)125×5 |
5 |
100 |
2900 |
45 |
4.5 |
555 |
|||
XBD12.0/30-(I)125×6 |
6 |
120 |
2900 |
55 |
4.5 |
640 |
|||
XBD14.0/30-(I)125×7 |
7 |
140 |
2900 |
75 |
4.5 |
840 |
|||
XBD16.0/30-(I)125×8 |
8 |
160 |
2900 |
75 |
4.5 |
855 |
|||
XBD18.0/30-(I)125×9 |
9 |
180 |
2900 |
90 |
4.5 |
870 |
|||
XBD20.0/30-(I)125×10 |
10 |
200 |
2900 |
90 |
4.5 |
955 |
|||
XBD4.0/45-(I)150×2 |
2 |
30.00 |
108 |
40 |
2900 |
30 |
69 |
4.5 |
422 |
XBD6.0/45-(I)150×3 |
3 |
60 |
2900 |
37 |
4.5 |
452 |
|||
XBD8.0/45-(I)150×4 |
4 |
80 |
2900 |
55 |
4.5 |
613 |
|||
XBD10.0/45-(I)150×5 |
5 |
100 |
2900 |
75 |
4.5 |
820 |
|||
XBD12.0/45-(I)150×6 |
6 |
120 |
2900 |
75 |
4.5 |
836 |
|||
XBD14.0/45-(I)150×7 |
7 |
140 |
2900 |
90 |
4.5 |
922 |
型号 |
H1 |
L |
B |
4-φd1 |
进口法兰(J) |
||
DN |
N-φD2 |
φD |
|||||
XBD**/**-(I)25×* |
60 |
300 |
200 |
4-φ18 |
25 |
4-φ14 |
85 |
XBD**/**-(I)40×* |
80 |
360 |
235 |
4-φ18 |
40 |
4-φ18 |
110 |
XBD**/**-(I)50×* |
100 |
360 |
235 |
4-φ18 |
50 |
4-φ18 |
125 |
XBD**/**-(I)65×* |
110 |
360 |
235 |
4-φ18 |
65 |
4-φ18 |
145 |
XBD**/**-(I)80×* |
130 |
420 |
300 |
4-φ18 |
80 |
8-φ18 |
160 |
XBD**/**-(I)100×* |
160 |
520 |
350 |
4-φ18 |
100 |
8-φ18 |
180 |
XBD**/**-(I)125×* |
160 |
500 |
400 |
4-φ18 |
125 |
8-φ18 |
210 |
XBD**/**-(I)150×* |
180 |
600 |
400 |
4-φ18 |
150 |
8-φ22 |
245 |
故障现象 |
可能产生的原因 |
排除方法 |
||||||||||||
1、水泵不出水 |
|
|
||||||||||||
2、水泵流量不足 |
|
|
||||||||||||
3、功率过大 |
|
|
||||||||||||
4、杂音振动 |
|
|
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
