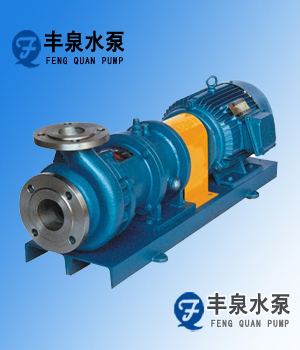

CQB-G型高温保温磁力泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器
减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。本系列泵适用于输送高温介质，温度≤300℃。
CQB-G型不锈钢高温磁力泵型号意义:
高温保温磁力泵性能参数
|
型 号 |
口径 |
流量 |
扬程 |
气蚀余粮 |
电机功率 |
转速 |
电压 |
|
|
进口(mm) |
出口(mm) |
|||||||
|
CQB32-20-125G |
32 |
20 |
3.2 |
20 |
4.5 |
1.5 |
2900 |
380 |
|
CQB32-20-160G |
32 |
4.5 |
2.2 |
2900 |
380 |
|||
|
CQB40-25-125G |
40 |
25 |
6.3 |
20 |
4.5 |
2.2 |
2900 |
380 |
|
CQB40-25-160G |
32 |
4.5 |
3 |
2900 |
380 |
|||
|
CQB40-25-200G |
50 |
4.5 |
5.5 |
2900 |
380 |
|||
|
CQB50-32-125G |
50 |
32 |
12.5 |
20 |
4.0 |
3 |
2900 |
380 |
|
CQB50-32-160G |
32 |
4.0 |
4 |
2900 |
380 |
|||
|
CQB50-32-200G |
50 |
4.0 |
7.5 |
2900 |
380 |
|||
|
CQB50-32-250G |
80 |
4.0 |
15 |
2900 |
380 |
|||
|
CQB65-50-125G |
65 |
50 |
25 |
20 |
4.0 |
5.5 |
2900 |
380 |
|
CQB65-50-160G |
32 |
4.0 |
7.5 |
2900 |
380 |
|||
|
CQB65-40-200G |
40 |
50 |
4.0 |
15 |
2900 |
380 |
||
|
CQB65-40-250G |
80 |
4.0 |
22 |
2900 |
380 |
|||
|
CQB80-65-125G |
80 |
65 |
50 |
20 |
3.5 |
7.5 |
2900 |
380 |
|
CQB80-65-160G |
32 |
3.5 |
15 |
2900 |
380 |
|||
|
CQB80-50-200G |
50 |
50 |
3.5 |
22 |
2900 |
380 |
||
|
CQB80-50-250G |
80 |
3.5 |
37 |
2900 |
380 |
|||
|
CQB100-80-125G |
100 |
80 |
100 |
20 |
3.2 |
15 |
2900 |
380 |
|
CQB100-80-160G |
32 |
3.2 |
22 |
2900 |
380 |
|||
|
CQB100-65-200G |
65 |
50 |
3.2 |
37 |
2900 |
380 |
||
|
CQB100-65-250G |
80 |
3.2 |
55 |
2900 |
380 |
|||
CQB-G型高温保温磁力泵|故障与排除方法:
|
故障现象 |
原 因 分 析 |
排 除 方 法 |
|
泵不出水 |
1、 水泵反转 2、 进水管漏气 3、 泵腔储水不足 4、 电压太高、启动时联轴器打滑 5、 吸程太高 6、 阀门没有打开 |
1、 调整电机旋转方向 2、 杜绝漏气 3、 增加储水量 4、 调整电压 5、 降低泵安装位置 6、 校正或改变阀门 |
|
流量不足 |
1、 吸入管径大小或堵塞 2、 叶轮流道阻塞 3、 扬程过高 4、 转速不够 |
1、 调换或清洗进水管 2、 清洗叶轮 3、 开大出水阀 4、 恢复额定转速 |
|
扬程过低 |
1、 流量过大 2、 转速太低 |
1、 关小出水阀 2、 恢复额定转速 |
|
澡音太大 |
1、 泵轴严重磨损 2、 轴承严重磨损 3、 外磁钢或内磁钢与隔离套接触 4、 密封环与叶轮研磨 5、 冷却箱内滚动轴承磨损 |
1、 更换泵轴 2、 更换轴承 3、 拆除泵头重新组装 4、 更换止推环、密封环 5、 更换滚动轴承 |
|
漏液 |
1、Ｏ型密封圈损坏 |
1、 更换Ｏ型密封圈 |

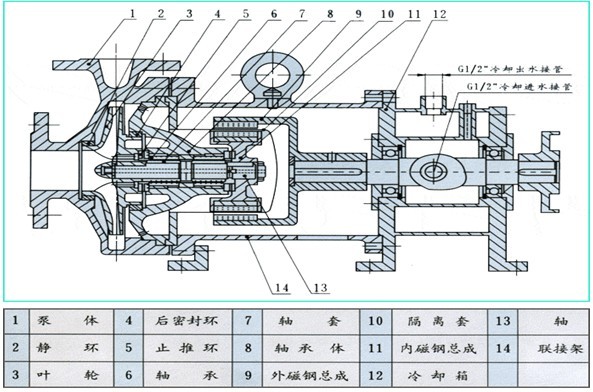

CQB-G型高温保温磁力泵|结构图:
丰泉水泵订货说明以及后期维护说明
小贴士1：订货时请注明具体技术参数、使用工况以及使用介质特性，以便能为您选择最合适的产品。
小贴士2：泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易
损件（机械密封、叶轮、轴承、轴套等），机组大修期一般为一年。
小贴士3：泵每运行500小时应对轴承进行加油。
小贴士4：此泵因采用柔性轴，稳定性及寿命均不如DL型多级泵，推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5：90KW以上大功率水泵，因稳定性关系，不推荐使用立式单级泵。
小贴士6：长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命
小贴士7：油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明
小贴士8：此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。
