产品介绍：

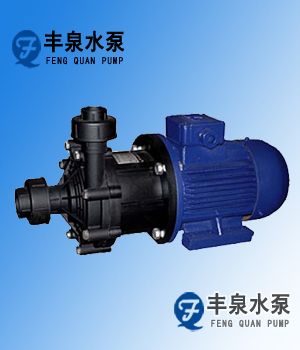

CQF型工程塑料磁力驱动泵产品概述：
CQF型工程塑料磁力驱动泵(简称磁力泵)，是应用现代磁学原理，将永磁联轴器的工作原理用于离心泵的新型产品，磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
CQF型工程塑料磁力驱动泵产品特点：
磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。(泵材料：增强聚丙烯)
型号意义：
CQ型工程塑料磁力驱动泵性能参数：
|
型号 |
进口 |
出口 |
流量Q |
扬程H |
功率 |
电压 |
|
10CQ-3 |
10 |
8 |
15 |
3 |
0.01 |
220 |
|
14CQ-5 |
18 |
16 |
20 |
5 |
0.12 |
220 |
|
16CQ-8 |
20 |
18 |
25 |
8 |
0.12 |
220/380 |
|
20CQ-12 |
25 |
20 |
50 |
12 |
0.37 |
220/380 |
|
25CQ-12 |
25 |
20 |
110 |
15 |
1.1 |
380 |
|
32CQ-15 |
32 |
25 |
110 |
15 |
1.1 |
380 |
|
32CQ-25 |
32 |
25 |
110 |
25 |
1.1 |
380 |
|
40CQ-20 |
40 |
32 |
180 |
20 |
1.5/2.2 |
380 |
|
50CQ-25 |
50 |
40 |
240 |
25 |
4 |
380 |
|
50CQ-32 |
50 |
40 |
240 |
32 |
4 |
380 |

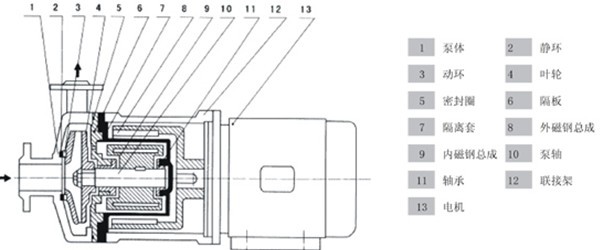

CQF型工程塑料磁力泵泵的结构：
CQF型工程塑料磁力泵性能参数
|
型 号 |
口径 |
流量 (m3/h) |
扬程 (m) |
电机功率 (kW) |
电 压 (V) |
材 质 |
|
|
进口(mm) |
出口(mm) |
||||||
|
10CQF-3 |
10 |
8 |
0.9 |
3 |
0.01 |
220 |
工 程 塑 料 |
|
14CQF-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
|
|
16CQF-8 |
15 |
15 |
1.5 |
8 |
0.12 |
220/380 |
|
|
20CQF-12 |
25 |
18 |
3 |
12 |
0.37 |
220/380 |
|
|
25CQF-15 |
25 |
20 |
6.6 |
15 |
1.1 |
380 |
|
|
32CQF-15 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
|
|
32CQF-25 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
|
|
40CQF-20 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
|
|
50CQF-25 |
50 |
40 |
14.4 |
25 |
3 |
380 |
|
|
50CQF-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
|
65CQF-25 |
65 |
50 |
25 |
25 |
5.5 |
380 |
|
|
65CQF-32 |
65 |
50 |
25 |
32 |
5.5 |
380 |
|
|
注:表中20CQF-12---65CQF-32都可配防爆电机 |
|||||||
CQF型工程塑料磁力泵安装使用：
一、磁力泵应水平安装，不宜竖立，塑料泵不得承受管路重量，对于特殊垂直安装的场合，电机务必朝上。
二、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀。
三、泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致。
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
水泵订货说明以及后期维护说明
小贴士1：订货时请注明具体技术参数、使用工况以及使用介质特性，以便能为您选择最合适的产品。
小贴士2：泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易
损件（机械密封、叶轮、轴承、轴套等），机组大修期一般为一年。
小贴士3：泵每运行500小时应对轴承进行加油。
小贴士4：此泵因采用柔性轴，稳定性及寿命均不如DL型多级泵，推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5：90KW以上大功率水泵，因稳定性关系，不推荐使用立式单级泵。
小贴士6：长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命
小贴士7：油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明
小贴士8：此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。
