详细信息:
1W型单级漩涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。
W型单级直连旋涡泵结构图
W型单级直连旋涡泵结构说明
本泵采用泵与电机直联结构,其进水口为水平方向,吐出口垂直向上。 从泵端看,泵为逆时针转动。 叶轮可在悬臂轴上自由滑动,运转时能自动调正叶轮二面的间隙,外隔板可借助于叶轮上的二螺孔与叶轮一起拆出
叶轮,内隔板采用9-4铝铁青铜,轴采用不锈钢,填料采用新型密封材料柔性石墨。
本泵性能稳定,结构得意,拆装方便。
◆使用范围:
该泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。
因此,它是有广泛用途,我们真诚地向用户推荐这种新产品.

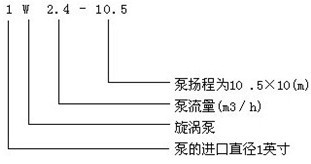

W型单级直连旋涡泵型号意义:
旋涡泵性能参数:
型号 |
流量 |
扬程 |
电压 |
转速 |
功率 |
|
1/2W-1.25-8 |
1.25 |
80 |
220 |
2900 |
0.75 |
|
1.1 |
||||||
1.3 |
||||||
4分W-1.25-8 |
1.25 |
80 |
380 |
2900 |
0.75 |
|
6分W-1.44-10 |
1.44 |
100 |
380 |
2900 |
1.5 |
|
1W-2.4-10.5 |
2.4 |
105 |
380 |
2900 |
3 |
|
1W-2.5-12 |
2.5 |
120 |
380 |
2900 |
3 |
|
20W-20 |
0.72 |
20 |
380 |
2900 |
0.75 |
|
20W-65 |
0.72 |
65 |
380 |
2900 |
2.2 |
|
25W-25 |
1.44 |
25 |
380 |
2900 |
0.75 |
|
25W-70 |
1.44 |
70 |
380 |
2900 |
3 |
|
32W-30 |
2.88 |
30 |
380 |
2900 |
1.5 |
|
32W-75 |
2.88 |
75 |
380 |
2900 |
4 |
|
32W-120 |
3.88 |
120 |
380 |
2900 |
5.5 |
|
40W-40 |
5.4 |
40 |
380 |
2900 |
4 |
|
40W-90 |
5.4 |
90 |
380 |
2900 |
7.5 |
|
50W-45 |
9 |
45 |
380 |
2900 |
5.5 |
|
65W-50 |
14.4 |
50 |
380 |
2900 |
11 |
|
1.5BD-0.7(双级) |
2.4 |
105 |
380 |
1450 |
3 |

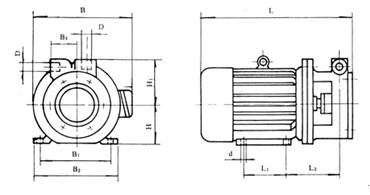

1W2.5-12安装尺寸
配用电机型号 |
L |
L1 |
L2 |
B |
B1 |
B2 |
B3 |
H |
H1 |
D |
d |
Y100L-2 |
465 |
140 |
160 |
3 10 |
1 60 |
205 |
70 |
100 |
125 |
G“ |
φ12 |
小贴士1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择最合适的产品。
小贴士2:泵长期运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查,必要时需更换易
损件(机械密封、叶轮、轴承、轴套等),机组大修期一般为一年。
小贴士3:泵每运行500小时应对轴承进行加油。
小贴士4:此泵因采用柔性轴,稳定性及寿命均不如DL型多级泵,推荐做生活稳压之用或用于非长期使用或不间断使用的供水场合。
小贴士5:90KW以上大功率水泵,因稳定性关系,不推荐使用立式单级泵。
小贴士6:长期不间断使用此泵,推荐配备备用水泵,并用控制柜定时切换,以延长水泵使用寿命
小贴士7:油泵标准配备铝青铜叶轮与防爆电机,若有不同材质要求,请另行注明
小贴士8:此泵严禁长期处于低扬程状态下运行,否则易使电机过载而烧毁。
