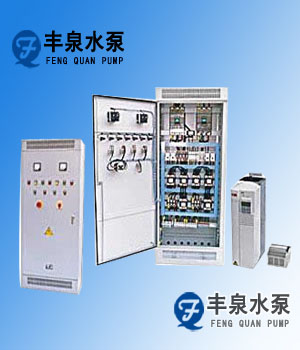

YXB水泵变频调速控制柜--产品介绍
YXK变频控制柜是由内装的进口ABB或国内专业的变频器加外围的开关控制,数据采集,继电保护,人机界面等电气元件和柜体组成的,是对三相交流电动机(包括风机,泵)进行变频调速控制的交流拖动装置和节能装置。我公司生产的变频恒压供水控制柜主要具有如下优点:1.根据管网实际情况,自动控制水泵变频运行。控制柜开启后,第一台水泵变频运行,当满足不了实际需要时,该水泵自动切换到工频运行,第二台水泵自动投入变频运行,当仍然不能满足时,第二台水泵启动。
YXB水泵变频调速控制柜--性能特点
1、变频柜中设有低压塑壳断路器与进线电源相连,除能完成接通和分断电路外,可对电路和变频器发生的短路,过载进行保护。并可在维护时切断电源。
2、具有定时自动切换功能:当水泵运行一定时间后(该时间可以自由设定),则自动切换到下一台水泵工作,避免长期运行损耗,也避免长期不工作锈死。
3、可灵活配置常规泵、深井泵、排污泵和离心泵,实现供水系统的全面自动化。系统通过压力传感器将用户管网水压反馈到控制器,经控制器运算处理管网水压的高低,从而达到调节水泵的转速,使管网压力保持恒定,以适应用户用水量的变化。
4、具有故障自动切换功能:当某一台泵出现故障,则下一台泵自动投入运行,不会影响系统供水。
5、变控制箱可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停,具有分压分时供水功能,最多有六段时间控制,用户可自行设定。
6、变频柜面板上设置电压表,电流表,频率表和各种指示灯如电源指示,报警指示,运行指示,工频指示,实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。
YXB水泵变频调速控制柜--产品功能
1、该变频控制柜可根据管网实际情况,自动控制水泵变频运行。控制柜开启后,第一台水泵变频运行,当满足不了实际需要时,该水泵自动切换到工频运行,第二台水泵自动投入变频运行,当仍然不能满足时,第二台水泵启动。
2、完善的保护功能:控制柜具有完善的保护功能,可以在水泵电机出现缺相、短路、接地、欠压、过流、过压、过热、过载等故障时均能准确报警。
3、完善的容错功能:控制柜具有自动变频、手动变频和手动工频功能,可以最大程度上保证供水,即使变频器和可编程序控制器全部损坏,仍然可以让水泵工频运行,保证供水。
4、控制柜开启后,第一台水泵变频运行,当满足不了实际需要时,该水泵自动切换到工频运行,第二台水泵自动投入变频运行,当仍然不能满足时,第二台水泵也自动切换到工频运行,第三台水泵投入变频运行。当实际用水量减少时,第一台泵因为最先开始运行,该水泵自动退出运行;当用水量继续减少时,第二台水泵自动退出运行;当只有单台大泵运行,而且用水量很少时,自动切换到稳压泵变频运行。当稳压泵满足不了供水需要时,则稳压泵自动退出运行,大泵自动投入运行。
YXB水泵变频调速控制柜--应用范围
各类给排水泵及供水设备的无级调速,开、闭环自动控制,各类电机的交流无级调速,步进控制各类电机的软起动、软停止控制。
控制电机功率:0.18~250kw 控制电压:380V 控制水泵台数:1~7台 压力控制精度:±0.02MPa。
YXB水泵变频调速控制柜——常见故障及维修
故障原因 |
故障现象 |
原因分析 |
处理方法 |
不能正常工作 |
不能开启电机 |
1、三相电源进线没电或缺相 |
1、检查三相进线 |
漏水 |
漏水灯亮 |
1、泵体泄漏 |
1、修泵 |
过载 |
过载灯亮 |
1、电机过载 |
1、检查电机 |
超温 |
超温灯亮 |
水池缺水 |
调整池球位置 |
液位自动控制不工作 |
手动工作正常自动不工作 |
浮球故障 |
更换浮球 |
自耦减压工作不正常 |
自耦减压能启动,但不能转换到全压运行, 且启动时间较长,延时切断减压电源 (保护电路工作) |
1、电流~时间转换继电器故障 |
仔细检查,更换 |
自耦减压不工作 |
不能启动电机 |
1、JD1-A线圈损坏 |
仔细检查,更换 |
备用泵不能自动投入 |
1、潜污泵主用泵损坏,备用泵不能自动投入 |
1、备用泵控制浮球损坏 |
1、更换浮球 |
Y-△降压不工作 |
1、能启动电机,但不能转换到全压工作 |
1、转换时间继电器损坏 |
1、仔细检查,更换 |
水泵变频控制柜订货须知:
①产品名称与水泵变频控制柜型号
②水泵变频控制柜控制水泵台数
③水泵变频控制柜主备切换方式)
④水泵变频控制柜功率(KW)
⑥水泵变频控制柜启动方式)
⑦水泵变频控制柜电压〔V〕
⑧水泵变频控制柜是否带附件以便我们的为您正确选型。
