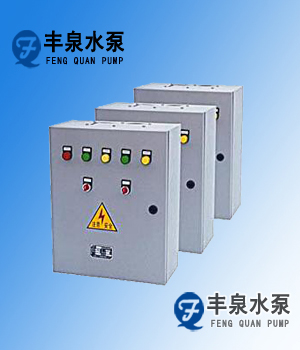

水泵控制柜--产品介绍
YXK系列水泵控制柜是丰泉公司充分吸收国内外控制柜的先进经验,经过多年的研发与生产,不断完善及试验后,精心设计制作而成的。随着社会朱断发展,为顺应市场需求,永信泵业在吸收国内外先进技术的基础上,合理选用国内外名牌电器元件,开发出具有二十一世纪水准的高科技产品-水泵控制柜。该水泵控制柜除了具有普通电气控制柜优点外,还具有管理方便、准确度更高、控制方面故障率更少等优点。我公司通过多次的实验,现已在各个领域投入使用,取得了可喜的成绩。
YXK系列水泵控制柜质量优良、外型美观耐用、安装操用方便,是各类水泵、风机安全可靠的伴侣。
水泵控制柜--型号选择
一般电机功率为15KW以下的水泵采用直接起动。
Z:15KW以上的排污泵,一般采用自藕降压起动,消防、喷淋泵亦可选用此方式起动。
Y:其余型号15KW以上的离心泵若无特殊要求,一般采用Y-△降压启动方式启动。
R:若希望进一步降低起动时对电源及电机的冲击,延长机械寿命,完全消防水锤现象和噪音,并达到节能的目的,可采用软起动方式。
本公司YXK控制柜配用进口优质软起动器性能优越、可靠性高。
水泵控制柜--性能特点
1、用于各种场合,生活及工业给排水自动控制,消防,喷淋及增压泵自动控制空调冷热水循环泵控制,其它交流电机的控制及起动。
2、控制电机功率:0.75~110kw 控制电压:380V 控制水泵台数:1~5台,从一控一至一控五,主、备泵任意选择组合,多种启动方式,各类控制类型,故障篡夺劝切换,还可以为您专门设计。
3、该电器控制柜产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种功能齐全的状态显示,还具有单泵及多泵控制工作模式,多种主要、备泵切换方式及各类起动方式。
4、随时提供售前咨询并及时提供售后服务,使您绝无后顾之忧。
水泵控制柜--控制方式
1、“P”压力控制:该型控制柜配备外接电接点压力表,压力控制器或压力无关,可根据管网压力的高低、自动控制水泵的启动和停止,同时适用于用浮球开关,限位开关及按钮遥控等各处方式进行控制,是一种“能通用接口”的电机控制柜应有范围极广;
2、“Y”液位控制:该型控制柜配浮球开关或高性能电子式液位控制器,可根据液位的高低、自动控制水泵的启动和停止;
3、“T”温度控制:该型控制柜外按温度传感器,可根据被输送介质的温度的高低。自动控制水泵的启动和停止。应用于恒温,交换机组系统等;
4、“S”时间控制:该型控制柜内配用时间控制器,可根据用户预先设定好时间顺序,自动控制水泵的启动和停止,运用于需定时控制的设备等;
YXK、YXB、YXG系列控制器常见故障及维修
故障原因 |
故障现象 |
原因分析 |
处理方法 |
不能正常工作 |
不能开启电机 |
1、三相电源进线没电或缺相 |
1、检查三相进线 |
漏水 |
漏水灯亮 |
1、泵体泄漏 |
1、修泵 |
过载 |
过载灯亮 |
1、电机过载 |
1、检查电机 |
超温 |
超温灯亮 |
水池缺水 |
调整池球位置 |
液位自动控制不工作 |
手动工作正常自动不工作 |
浮球故障 |
更换浮球 |
自耦减压工作不正常 |
自耦减压能启动,但不能转换到全压运行, 且启动时间较长,延时切断减压电源 (保护电路工作) |
1、电流~时间转换继电器故障 |
仔细检查,更换 |
自耦减压不工作 |
不能启动电机 |
1、JD1-A线圈损坏 |
仔细检查,更换 |
备用泵不能自动投入 |
1、潜污泵主用泵损坏,备用泵不能自动投入 |
1、备用泵控制浮球损坏 |
1、更换浮球 |
Y-△降压不工作 |
1、能启动电机,但不能转换到全压工作 |
1、转换时间继电器损坏 |
1、仔细检查,更换 |
水泵控制柜订货须知:
①产品名称与水泵控制柜型号
②水泵控制柜控制水泵台数
③水泵控制柜主备切换方式)
④水泵控制柜功率(KW)
⑥水泵控制柜启动方式)
⑦水泵控制柜电压〔V〕
⑧水泵控制柜是否带附件以便我们的为您正确选型。
