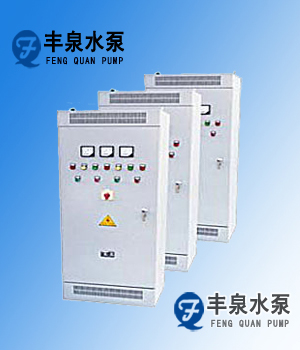

水泵自耦减压起动控制柜--产品介绍
YXZ水泵自耦控制柜该水泵控制柜产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种功能齐全的状态显示,还具有单泵及多泵控制工作模式,多种主要、备泵切换方式及各类起动方式。可广泛适用于农业生产及各类建筑的给水、排水、消防、喷淋管网增压及暖通空调、冷水热水循环等多种场合的自动控制。
适用于交流50Hz,额定电压380V,功率为11kW-315kW的三相感应电动机,作不频繁降压起动,利用自耦变压器降压的特点降低起动电流,以减小电动机起动时对输电网络的影响。
水泵自耦减压起动控制柜--起动方式
一控二:控制1号、2号二台水泵。1号、2号二台泵同时运行,在起动时,1号泵起动工作后,通过时间继电器自动起2号泵。
一控三:控制台1号、2号、3号三台水泵。工作模式同上。
一用一备:控制1号、2号二台水泵。可工作于"1号主2号备"或"2号主1号备"二种方式。
二用一备:控制1号、2号、3号三台水泵。可工作于"1号、2号主3号备"或"2号、3号主1号备"或"1号、3号主2号备"三种方式。
三用一备:控制1号、2号、3号、4号四台水泵。可工作于"1号、2号、3号主4号备"或"2号、3号、4号主1号备"或"1号、3号、4号主2号备"或"1号、2号、4号主3号备"四种方式。
以上几种模式,均同时设有手动功能,在手动状态下,各泵可单独工作。
水泵控制柜多泵控制的主、备泵切换方式:
未注明为普通型,开机前用手动开关选择主用泵和备用泵,主用泵故障后,备用泵自动投入,一般主、备泵控制均采用此方式。
水泵自耦减压起动控制柜--性能特点
1、可手动切换与自动交替切换,15KW以上的潜水泵,一般采用自藕降压起动,消防、喷淋泵亦可选用此方式起动。
2、可通过液位控制:以液位的变化为控制目标;也可通过压力控制:以压力变化为控制目标。其余型号15KW以上的自吸泵等水泵若无特殊要求,一般采用Y-△降压启动方式启动。
3、自耦减压起动控制柜为箱式防护结构,由自耦变压器、自动开关、交流接触器、热继电器、时间继电器、过流继电器、电流表等元件组成,具有过载、断相保护功能。
4、精选国际、国内名牌电器元件及优质标准柜体,精心设计,精工制作。
5、自耦变压器备有额定电压的65%(60%)和80%二个抽头,出厂时接在65%(60%)抽头上,用户如有需要可自行改接到80%的抽头位置,也可在订货时说明需接的抽点位置。
YXZ水泵自耦减压起动控制柜——使用环境
1. 环境温度范围:- 5 ℃ ~ + 40 ℃;
2. 空气湿度范围:5% ~ 90% RH ,无结露;
3. 海拔高度:1500米以下;
4. 安装面与水平面的倾斜不超过5°;
5. 安装处无显著摇动和冲击振动;
6. 安装处无大量油雾、灰尘或纤维粉尘;
注:超出上述条件使用时,应由供需双方作为特殊订货协议解决。
